Разгрузочные коробки и клапаны в пневмотранспортных системах

Назначение, типы, конструкция и выбор

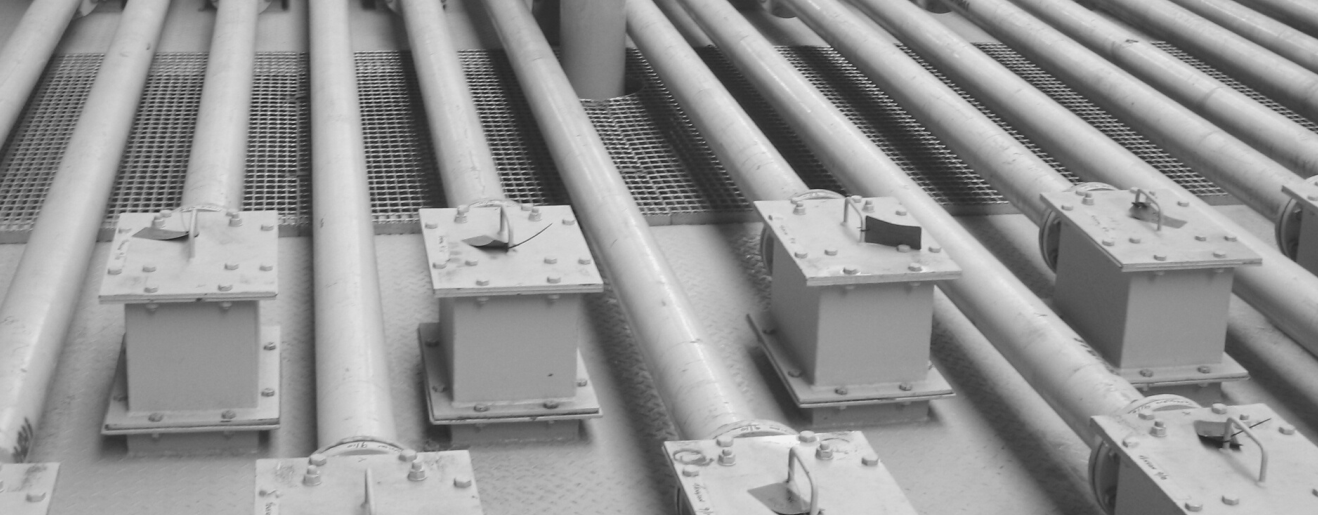

Разгрузочная коробка (разгрузочный клапан, discharge box) — это узел, через который сыпучий материал после транспортировки выводится из пневмотранспортного трубопровода в бункер, силос, циклон или фильтр.

В плотной и разряженной фазе именно разгрузочный узел определяет:

· стабильность работы линии,

· отсутствие забивания,

· срок службы труб и клапанов,

· качество продукта.

На практике до 70% аварий в пневмотранспорте связано не с трубами и насосами, а именно с неправильно подобранной разгрузочной коробкой.

Что такое разгрузочная коробка

Разгрузочная коробка — это корпус с патрубками и встроенным клапаном, обеспечивающий:

· сброс транспортируемого материала,

· разделение воздуха и продукта,

· снижение скорости потока,

· защиту оборудования ниже по потоку.

По сути, это «точка выхода» материала из системы пневмотранспорта.

Где применяются разгрузочные коробки

· на выходе из пневмотранспортного трубопровода;

· перед циклонами и рукавными фильтрами;

· над бункерами, силосами, дозаторами;

· перед шлюзовыми и шнековыми питателями.

Типичные материалы:

· цемент, зола, известь;

· мука, сахар, крахмал;

· зерно, комбикорм;

· полимеры, гранулы;

· минеральные порошки.

Принцип работы

1. Материал с воздухом поступает в разгрузочную коробку.

2. Внутри происходит резкое расширение сечения, поток теряет скорость.

3. Частицы осаждаются вниз.

4. Воздух уходит в циклон или фильтр.

5. Клапан периодически или постоянно выпускает материал.

Это простая физика: гравитация + потеря импульса. ��

‍

Основные типы разгрузочных клапанов

1. По конструкции

‍

2. По режиму работы

· Непрерывные — постоянный сброс.

· Импульсные — циклическое открытие.

Шлюзовые — с полной герметизацией.

‍

Конструкция типовой разгрузочной коробки

· корпус (сталь, нержавейка, HARDOX);

· входной патрубок;

· выходной патрубок;

· встроенный клапан;

· фланцевые соединения;

· смотровые люки;

· датчики уровня/давления (опционально).

‍

‍

Преимущества правильно подобранной разгрузочной коробки

· отсутствие зависаний;

· стабильный расход;

· защита фильтров и циклонов;

· снижение износа труб;

· уменьшение пыления.

Типичные ошибки

· слишком малый объём коробки;

· неправильный тип клапана;

· отсутствие компенсации давления;

· слишком высокая скорость входного потока.

Результат — забивание, пульсации, обрыв линии.

Как выбрать разгрузочную коробку

Разгрузочные коробки от ТЕПЛОТЕХ

ТЕПЛОТЕХ подбирает и поставляет разгрузочные коробки для:

· пневмотранспортах систем, работающих в плотной фазе,

· пневмотранспортах систем, работающих в разряженной фазе,

· силосов хранения,

· промежуточных бункеров;

· абразивных материалов, продуктов питания;

· химической, пищевой, горнообогатительной и других отраслей промышленности.

‍

Мы подбираем конструкцию под конкретный материал и режим, а не по каталожному шаблону.

Если у Вас есть потребность в современных методах транспортировки сыпучих материалов, вопросы по проектированию или эксплуатации пневмотранспортных систем, свяжитесь с нами.
