Розвантажувальні коробки та клапани в пневмотранспортних системах

Призначенняе, типи, конструкція і вибір

Розвантажувальна коробка (розвантажувальний клапан, discharge box) — це вузол, через який сипучий матеріал після транспортування виводиться з пневмотранспортного трубопроводу в бункер, силос, циклон або фільтр..

У щільній і розрідженій фазі саме розвантажувальний вузол визначає:

· стабільність роботи лінії,

· відсутність забивання,

· термін служби труб і клапанів,

· якість продукту.

На практиці до 70% аварій у пневмотранспорті пов'язані не з трубами та насосами, а саме з неправильно підібраною розвантажувальною коробкою..

Що таке розвантажувальна коробка

Розвантажувальна коробка — це корпус з патрубками і вбудованим клапаном, що забезпечує:

· скидання матеріалу, що транспортується,

· розділення повітря і продукту,

· зниження швидкості потоку,

· захист обладнання нижче по потоку.

По суті, це «точка виходу» матеріалу з системи пневмотранспорту.

Де застосовуються розвантажувальні коробки

· на виході з пневмотранспортного трубопроводу;

· перед циклонами і рукавними фільтрами;

· над бункерами, силосами, дозаторами;

· перед шлюзовими і шнековими живильниками.

Типові матеріали:

· цемент, зола, вапно;

· борошно, цукор, крохмаль;

· зерно, комбікорм;

· полімери, гранули;

· мінеральні порошки.

Принцип роботи

1. Матеріал з повітрям надходить у розвантажувальну коробку.

2. Всередині відбувається різке розширення поперечного перерізу, потік втрачає швидкість.

3. Частинки осідають вниз.

4. Повітря виходить у циклон або фільтр.

5. Клапан періодично або постійно випускає матеріал.

Це проста фізика: гравітація + втрата імпульсу. ��

‍

Основні типи розвантажувальних клапанів

1. По конструкції

‍

‍

2. По режиму роботи

· Безперевні — постійний скид.

· Імпульсні — циклічне відкриття.

· Шлюзові — з повною герметизацією.

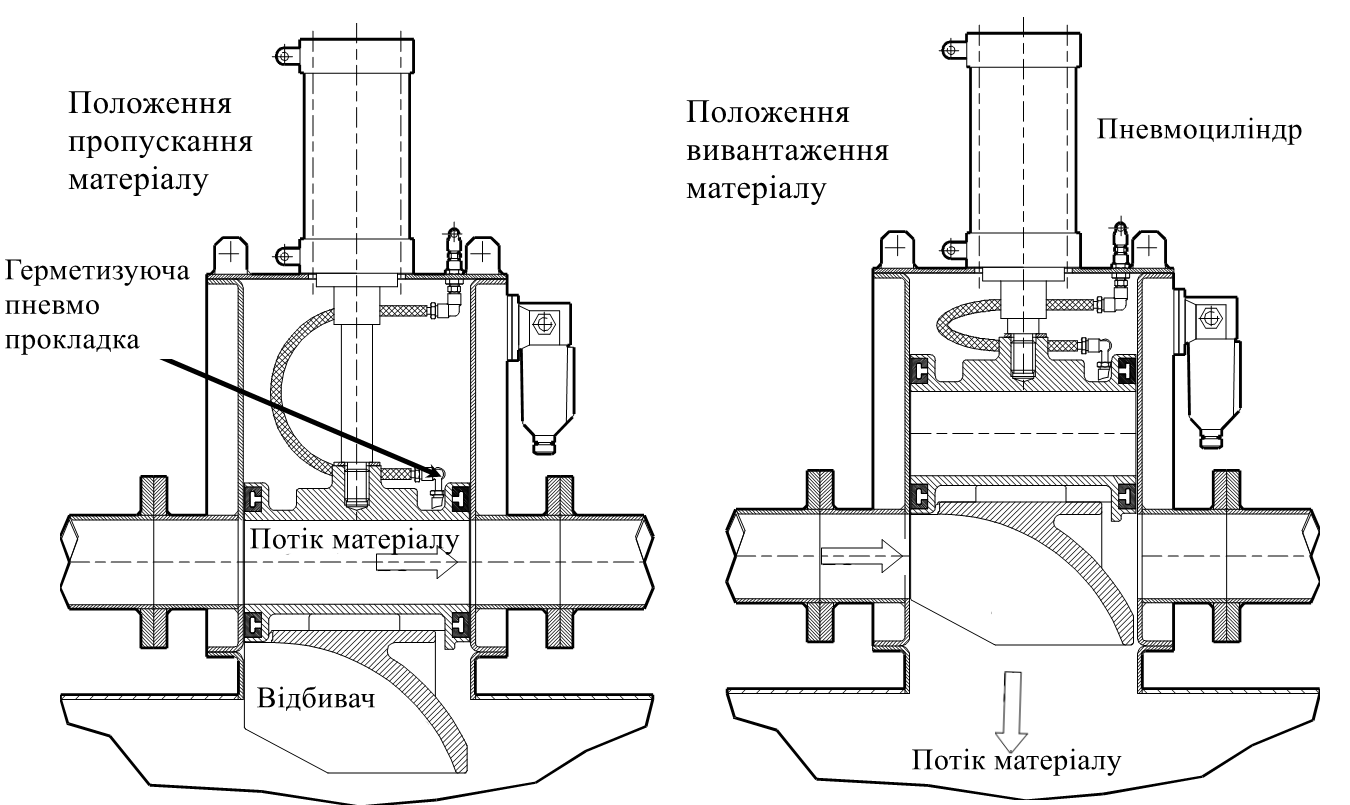

Конструкція типової розвантажувальної коробки

· корпус (сталь, нержавіюча сталь, HARDOX);

· вхідний патрубок;

· вихідний патрубок;

· вбудований клапан;

· фланцеві з'єднання;

· оглядові люки;

· датчики рівня/тиску (опціонально).

‍

‍

Переваги правильно підібраної розвантажувальної коробки

· відсутність зависань;

· стабільна витрата;

· захист фільтрів і циклонів;

· зниження зносу труб;

· зменшення пилу.

Типові помилки

· занадто малий об'єм коробки;

· неправильний тип клапана;

· відсутність компенсації тиску;

· занадто висока швидкість вхідного потоку.

Результат — забиття, пульсації, обрив линії.

‍

Як вибрати розвантажувальну коробку

Розвантажувальні  коробки від ТЕПЛОТЕХ

ТЕПЛОТЕХ підбирає та постачає розвантажувальні коробки для:

· пневмотранспортах систем, що працюють у щільному стані,

· пневмотранспортах систем, що працюють у розрядженому стані,

· силосах зберігання,

· проміжних бункерах;

· абразивних матеріалах, продуктах харчування;

· хімічній, харчовій, гірничозбагачувальній та інших галузях промисловості.

Ми підбираємо конструкцію під конкретний матеріал і режим, а не за каталожним шаблоном.

‍

Якщо у Вас є потреба в сучасних методах транспортування сипучих матеріалів, питання щодо проектування або експлуатації пневмотранспортних систем, зв'яжіться з нами.

‍
