Обладнання для пневмотранспорту розрідженої фази

Що таке пневмотранспорт розрідженої фази

Пневматичний транспорт розрідженої фази — це спосіб переміщення сипучих і порошкоподібних матеріалів по трубопроводах при високій швидкості повітря (18–35 м/с) і малій концентрації продукту в потоці.

Матеріал фактично «летить» у повітряному потоці.

Метод застосовується  там, де:

· потрібна висока продуктивність,

· відстань не перевищує 30–120 м,

· матеріал не боїться стирання,

· допустимий підвищений знос труб.

Де зазвичай застосовується розріджена фаза

Склад обладнання для систем розрідженої фази

Нижче — базова компоновка типової системи.

1. Повітродувка (вакуумний або нагнітальний тип)

Призначення: створення повітряного потоку.

Вакуумна - забір матеріалу з декількох точок

Нагнітальна - подача в декілька точок вивантаження

Основні параметри:

· продуктивність (м³/год),

· тиск (кПа),

· стійкість до пилу,

· рівень шуму.

2. Живителі матеріалу

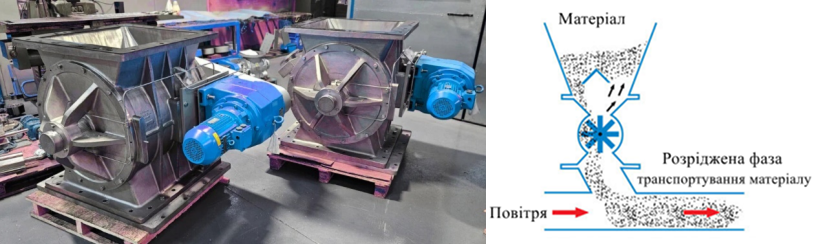

Роторний шлюз – дозована подача, герметизація, стандарт для борошна і порошків.

‍

Ежектор - прості системи, низька точність

‍

Шнек - важкі, злежувані матеріали

3. Трубопроводи

Діаметри: 40–200 мм

Швидкість: 18–35 м/с

Матеріал трубопроводів:

Вуглецева сталь - абразивні матеріали

Нержавіюча сталь – харчова промисловість і фармакологічна промисловість.

Поліуретан - легкі, не абразивні матеріали

Склопластик – довгі траси

4. Циклони і фільтри

Призначення — розділення продукту та повітря.

Циклон – грубе очищення

Рукавний фільтр - тонка фільтрація

Картриджний фільтр - компактні системи

5. Система вивантаження

· шлюзовий затвор,

· шнек,

· пневмоклапан,

· клапан подвійної заслінки.

Переваги розрідженої фази

· висока продуктивність,

· простота конструкції,

· низька вартість,

· швидка окупність,

· простота обслуговування.

Обмеження

· підвищений знос труб,

· руйнування крихких частинок,

· висока витрата повітря,

· шум,

· неможливість роботи з продуктами, що сильно злежуються.

Коли розріджена фаза — кращий вибір

· Використовуйте розріджену фазу, якщо:

· продуктивність до 20–25 т/год,

· відстань до 100 м,

· матеріал сипучий, сухий, не липкий,

· немає суворих вимог до збереження гранул.

Якщо матеріал абразивний, крихкий або липкий — використовуйте систему, що працює в щільній фазі.

‍

Чому ТЕПЛОТЕХ

Компанія ТЕПЛОТЕХ проектує і підбирає, постачає:

· повітродувки,

· шлюзові живильники,

· циклони,

· фільтри,

· трубопроводи,

· комплектні пневмосистеми.

Ми підбираємо обладнання не «за каталогом», а за матеріалом, трасою та режимом роботи.

‍

Якщо у Вас є потреба в сучасних методах транспортування сипучих матеріалів, питання щодо проектування або експлуатації пневмотранспортних систем, зв'яжіться з нами.

‍
