Оборудование для пневмотранспорта разряженной фазы

Что такое пневмотранспорт разряженной фазы

Пневматический транспорт разряженной фазы — это способ перемещения сыпучих и порошкообразных материалов по трубопроводам при высокой скорости воздуха (18–35 м/с) и малой концентрации продукта в потоке.

Материал фактически «летит» в воздушном потоке.

Метод применяется там, где:

· требуется высокая производительность,

· расстояние не превышает 30–120 м,

· материал не боится истирания,

· допустим повышенный износ труб.

Где обычно применяется разряженная фаза

Состав оборудования для систем разряженной фазы

Ниже — базовая компоновка типовой системы.

1. Воздуходувка (вакуумный или нагнетательный тип)

Назначение: создание воздушного потока.

Вакуумная - забор материала из нескольких точек

‍

Нагнетательная - подача в несколько точек выгрузки

Основные параметры:

· производительность (м³/ч),

· давление (кПа),

· устойчивость к пыли,

· уровень шума.

2. Питатели материала

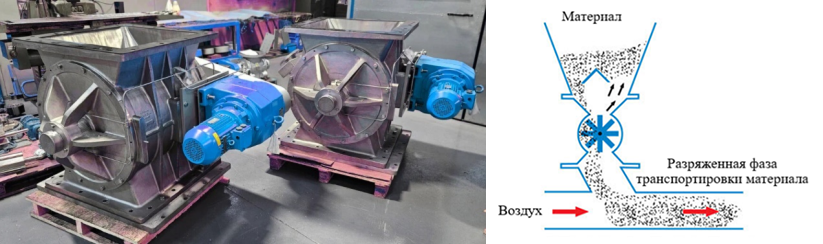

Роторный шлюз - дозированная подача, герметизация, стандарт для муки и порошков.

‍

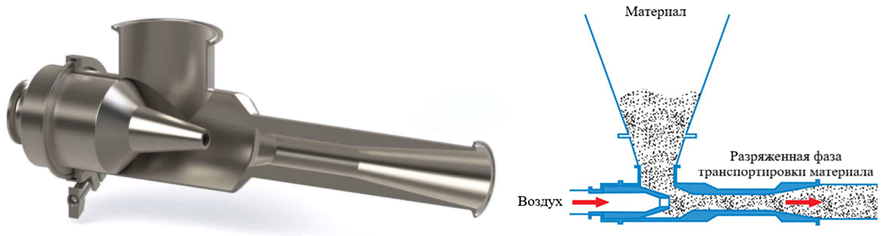

Эжектор - простые системы, низкая точность

‍

‍

Шнек - тяжелые, слеживающиеся материалы

‍

3. Трубопроводы

Диаметры: 40–200 мм

Скорость: 18–35 м/с

Материал трубопрроводов:

Углеродистая сталь - абразивные материалы

‍

‍

Нержавеющая сталь – пищевая промышленность и фармакологическая промышленность.

‍

‍

Полиуретан - легкие, не абразивные материалы

‍

‍

Стеклопластик - длинные трассы.

‍

‍

4. Циклоны и фильтры

Назначение — отделение продукта от воздуха.

Цикло - грубая очистка

‍

‍

Рукавный фильтр - тонкая фильтрация

‍

‍

Картриджный фильтр - компактные системы

‍

5. Система выгрузки

· шлюзовой затвор,

· шнек,

· пневмоклапан,

· клапан двойной заслонки.

Преимущества разряженной фазы

· высокая производительность,

· простота конструкции,

· низкая стоимость,

· быстрая окупаемость,

· простота обслуживания.

Ограничения

· повышенный износ труб,

· разрушение хрупких частиц,

· высокий расход воздуха,

· шум,

· невозможность работы с сильно слеживающимися продуктами.

Когда разряженная фаза — лучший выбор

Используйте разряженную фазу, если:

· производительность до 20–25 т/ч,

· расстояние до 100 м,

· материал сыпучий, сухой, не липкий,

· нет строгих требований к сохранности гранул.

Если материал абразивный, хрупкий или липкий — используйте систему работающую в плотной фазе.

Почему ТЕПЛОТЕХ

Компания ТЕПЛОТЕХ проектирует и подбирает поставляет:

· воздуходувки,

· шлюзовые питатели,

· циклоны,

· фильтры,

· трубопроводы,

· комплектные пневмосистемы.

Мы подбираем оборудование не «по каталогу», а по материалу, трассе и режиму работы.

Если у Вас есть потребность в современных методах транспортировки сыпучих материалов, вопросы по проектированию или эксплуатации пневмотранспортных систем, свяжитесь с нами.

‍
