Факторы проектирования пневматического конвейера

Ввведение.

При проектировании пневмотранспортных систем инженеры ТЕПЛОТЕХ учитывают множество переменных, определяющих успех проекта.

В этом материале мы глубоко анализируем основные факторы:

· расстояние транспортировки;

· скорость транспортировки;

· характеристики материала;

· место забора;

· требования к пространству;

· строительные материалы;

· тип процесса;

· предварительные процессы;

· экологические и безопасности соображения;

· системы управления.

Прочитав статью, вы получите полное представление о том, как мы подходим к созданию высокоэффективных, надежных и экономически оправданных пневмотранспортных решений.

Насыпная плотность

Насыпная плотность является основным фактором, влияющим на выбор источников воздуха и вакуумных ресиверов..

Более плотные материалы требуют более прочного оборудования для эффективной обработки дополнительного веса.

‍

Что такое насыпная плотность?

Насыпная плотность — это масса единицы объема сыпучего материала в его естественном (рассыпанном) состоянии, включая поры между частицами.

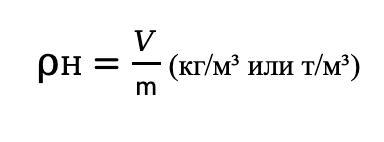

Обозначение:

Важно:

Насыпная плотность меньше истинной плотности частиц, поскольку учитывает воздушные полости между ними.

Почему насыпная плотность важна при проектировании пневмотранспортных систем?

· Расчет воздушного потока: чем больше насыпная плотность, тем больше энергии требуется для подъема и перемещения материала.

· Выбор скорости транспортировки: слишком малая скорость приведет к оседанию частиц, слишком большая — к износу труб и разрушению материала.

· Подбор диаметра трубопровода и мощности компрессоров.

· Определение производительности в т/ч.

‍

Типичные значения насыпной плотности:

Материал	Насыпная плотность, кг/м³
Пшеничная мука	550–600
Зерно пшеницы	750–800
Пластмассовые гранулы	550–700
Зола сухая	800–900
Известь	500–900
Уголь (мелкий)	800–1100
Цемент	1100–1500
Песок сухой	1400–1600

‍

Як визначають насипну щільність?

1. Лабораторний метод — використовується циліндр відомого об’єму, в який вільно засипають матеріал без утрамбування, потім зважують.

2. Польовий метод — за допомогою контейнера відомого об’єму та ваг.

3. Стандартні довідники — для попередніх розрахунків.

‍

ВАЖНО.

Для проектирования пневмотранспорта рекомендуется брать максимальное значение насыпной плотности из диапазона (особенно для влажных условий), чтобы избежать занижения нагрузки на систему.

‍

Таблица насыпной плотности (ρₙ) сыпучих материалов

№	Материал	Насыпная плотность, кг/м³
1	Алюминиевый порошок	850–1100
2	Аммониевая селитра	800–1000
3	Асфальтовый порошок	1100–1300
4	Барит (BaSO₄)	2000–2400
5	Бентонит	800–1000
6	Мука пшеничная	550–600
7	Мука кукурузная	480–550
8	Известь гашеная	500–900
9	Известь негашеная	850–1200
10	Уголь (мелкий, сухой)	800–1100
11	Уголь (мокрый)	1100–1300
12	Гипс	850–1100
13	Глина сухая	1200–1600
14	Глина влажная	1600–1900
15	Гравий мелкий	1500–1700
16	Гранулы полиэтилена	550–700
17	Доломит	1500–1900
18	Дрожжи сухие	550–650
19	Зерно пшеницы	750–800
20	Зерно кукурузы	720–780
21	Зерно ржи	700–750
22	Зерно ячменя	580–650
23	Зола сухая	800–900
24	Зола влажная	1000–1200
25	Кальция карбонат (CaCO₃)	1500–1700
26	Каолин	1000–1400
27	Кварцевый песок	1400–1600
28	Кокс	500–600
29	Мел	850–1100
30	Мраморная шихта	1400–1600
31	Молотая сода (Na₂CO₃)	950–1100
32	Медный концентрат	2200–2800
33	Медный порошок	2000–3000
34	Минеральная вата (порошок)	100–200
35	Молочный порошок	450–550
36	Овес (зерно)	430–480
37	Оксид алюминия (Al₂O₃)	1200–1500
38	Оксид цинка (ZnO)	560–900
39	Бумажная крошка	100–200
40	Пыль древесная	180–250
41	Пластмассовый гранулят (ПВХ)	600–750
42	Полипропиленовые гранулы	500–650
43	Порошок алюминиевый	850–1100
44	Порошок угольный	600–900
45	Порошок железный	2400–3200
46	Пшено	800–850
47	Рапс	610–680
48	Сахар-песок	800–900
49	Сода кальцинированная	1000–1200
50	Цемент портландский	1100–1500

‍

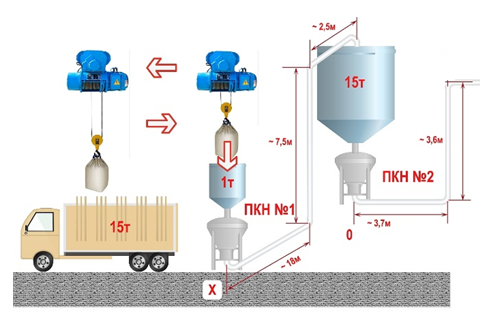

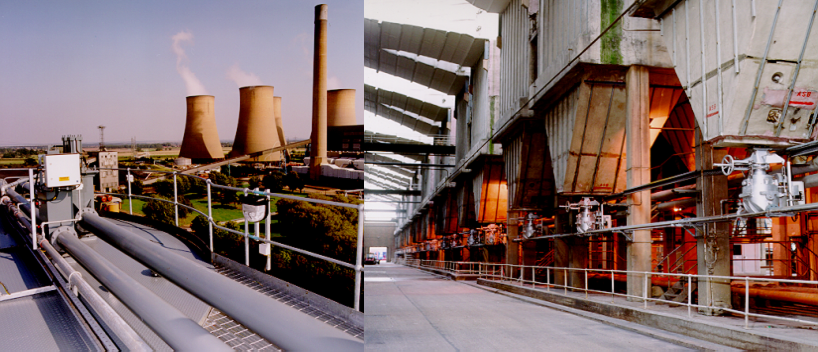

РАССТОЯНИЕ ТРАНСПОРТИРОВАНИЯ

При выполнении работ по проектированию системы пневмотранспорта, в ТЕПЛОТЕХ уделяется большое внимание оптимизации будущего материалопровода, ведь общая длина конвейерной линии, включая горизонтальные и вертикальные сегменты, влияет на потребности в энергии.

Для більших відстаней часто потрібен вищий тиск повітря або більші повітродувки для підтримки необхідного потоку повітря та тиску.

Расстояние транспортировки является одним из ключевых параметров при проектировании пневмотранспортных систем, который влияет на:

· выбор компрессора или вентилятора (давление / разрежение);

· диаметр и материал трубопровода;

· энергопотребление;

· износ оборудования (особенно на изгибах).

Типовые ориентиры

1. Разреженная фаза (тонкий поток):

Чаще всего применяется при транспортировке на короткие и средние расстояния.
Горизонталь: до 300–400 м,
Вертикаль: до 40–50 м.
Преимущество — простота и дешевизна системы.
Недостаток — высокий износ труб и пылевыделение.

2. Плотная (пульсирующая) фаза:

Эффективна для средних и длинных расстояний.
Горизонталь: до 800–1000 м,
Вертикаль: до 100 м.
Преимущества — меньший износ труб, более низкий расход воздуха, более мягкая транспортировка (важно для зерна, гранул, хрупких материалов).
Недостаток — сложность в управлении и более высокие капитальные затраты.

3. Очень большие расстояния (>1 км):

Используются многосекционные системы с промежуточными нагнетателями.
Эффективность зависит от герметичности и качества стыков труб.

‍

Формула для расчета давления

Общая потеря давления в трубопроводе состоит из:

ΔP=ΔPтр+ΔPмест+ΔPподъем

где:

ΔPтр — потери на трение в трубах,
ΔPмест — потери на поворотах, тройниках, сужениях,
ΔPподъем — статичное давление от подъема материала.

СКОРОСТЬ ТРАНСПОРТИРОВАНИЯ И ПАКЕТНОЕ ТРАНСПОРТИРОВАНИЕ

Желаемая скорость транспортировки материала, независимо от того, является ли это непрерывным или порционным процессом, определяет скорость потока воздуха и производительность системы.

Непрерывные системы обычно требуют более высокой скорости воздушного потока для поддержания стабильного потока материалов. тогда как

Порционные системы требуют точного контроля скорости воздушного потока для эффективной обработки определенных объемов.

Скорость газа в трубопроводе – один из ключевых параметров пневмотранспорта. Она влияет:

1. На стабильность потока материала

Если скорость слишком низкая → частицы транспортируемого материала оседают, возникает засорение трубы.
Если скорость слишком высокая → увеличивается износ труб, фитингов и оборудования, растут энергозатраты, усиливается деградация транспортируемого материала.

2. На режим транспортирования

Разреженный режим (dilute phase): высокая скорость газа (>15–20 м/с), материал переносится во взвешенном состоянии:
- ✓ плюсы - простота та универсальность;
- ✓ минусы - износ труб и энергопотребление.

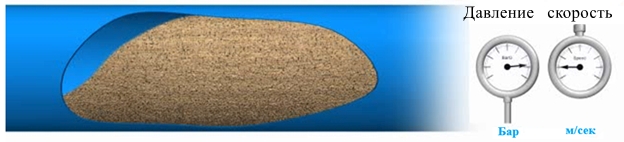

‍o Плотный режим (dense phase): низкая скорость газа (4–12 м/с), материал движется порциями, «пробками»:
- ✓плюсы - низкий износ труб и низкая деградация транспортируемого материала;
- ✓ минусы - требует проведения сложных расчетов и точной настройки системы.

1. На выбор оборудования

Диаметр трубопровода подбирается так, чтобы скорость газа находилась в допустимых пределах.
Воздуходувка или компрессор должны обеспечить необходимый расход воздуха при необходимом давлении.

‍

Пакетная (порционная) подача — режим транспортирования, при котором материал не идет непрерывным потоком, а поступает циклами (например, из пневмонасоса-blow tank или двойного -double-dump клапана).).

‍

Особенности плотнофазового метода пневматического транспортирования:

· Система работает с переменной нагрузкой.

· В каждый момент времени реальная производительность выше номинальной (из-за пауз между циклами).

· Требует точного расчета средней и мгновенной производительности.

На что необходимо обратить внимание при проектировании пакетной системы пневмотранспорта:

· Необходимо учитывать коэффициент доступности (availability), обычно 70-90%.

· Мгновенный расход газа и материала может быть в 2–3 раза выше среднего.

· Фильтры и разгрузочные устройства должны быть рассчитаны на пиковую нагрузку, а не только на среднюю.

· Возможны пульсации давления - систему приходится проектировать с запасом.

Характеристики матерИалА

Понимание характеристик транспортируемого материала чрезвычайно важно. Такие факторы, как:

· размер частиц;

· форма;

· содержание влаги;

· абразивность,

влияют на выбор компонентов системы и условий эксплуатации.

Для абразивных материалов могут потребоваться износостойкие материалы для труб и фитингов,

тогда как для чувствительных к влаге материалов могут понадобиться сушилки или системы контроля влажности.

Конструкция пневматической транспортной системы сильно зависит от типа транспортируемого материала, поскольку каждый материал имеет различные свойства, которые взаимодействуют с компонентами системы и транспортным воздухом множеством различных способов.

Сыпучие материалы классифицируются по размеру частиц, характеристикам текучести, твердости и т. д.

Ниже мы приводим описание характеристик, которые обычно используют специалисты ТЕПЛОТЕХ для анализа материала при проектировании пневматических транспортных систем.

‍

ХАРАКТЕРИСТИКА	ОПИСАНИЕ
Форма частиц	Геометрическая форма частиц
Размер частиц	Размеры отдельных частиц
Насыпная плотность	Масса на единицу объема
Абразивность	Способность вызывать износ оборудования
Коррозионность	Склонность к коррозии материалов, с которыми контактирует
Текучесть	Легкость, с которой материал течет
Содержание влаги	Количество воды, содержащейся в материале
Температура	Рабочая температура материала
Химический состав	Элементы и соединения, содержащиеся в материале
Когезия/Адгезия	Склонность слипаться или прилипать к другим поверхностям
Сжимаемость	Способность уменьшаться в объеме под давлением
Трение стенок	Сопротивление течению при контакте со стенками контейнера
Сцепляемость	Степень сцепления частиц между собой
Гигроскопичность	Способность поглощать влагу из воздуха
Статичный заряд	Склонность к накоплению электрического заряда
Взрывоопасность	Потенциал вызывать взрывы
Температура плавления	Температура, при которой материал плавится
Кристаллическая структура	Расположение атомов в материале
Форма частиц	Физическое состояние отдельных частиц
Поглощение запахов	Способность поглощать запахи

‍

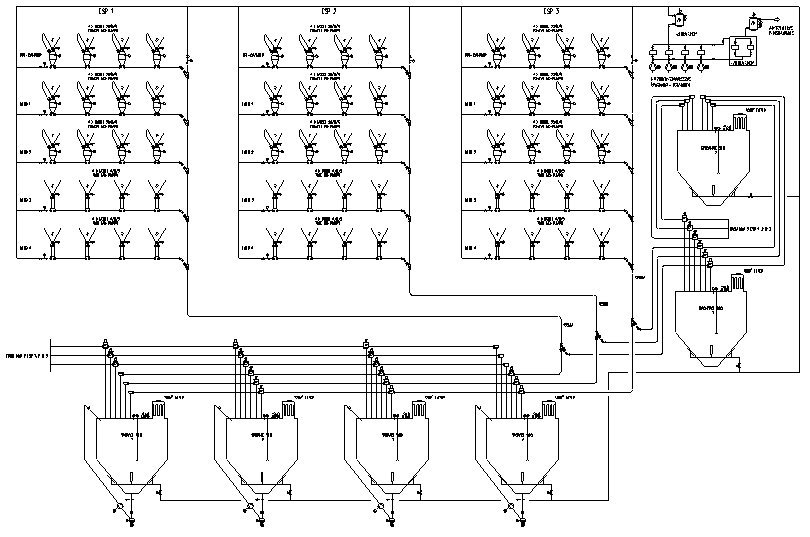

Место забора и контейнер для материалов

Правильно спроектированные пункты забора и контейнеры обеспечивают бесперебойное перемещение материала из хранилища/пункта приема в конвейерную систему, уменьшая рассыпание материала и обеспечивая стабильную скорость подачи в конвейерную линию.

‍

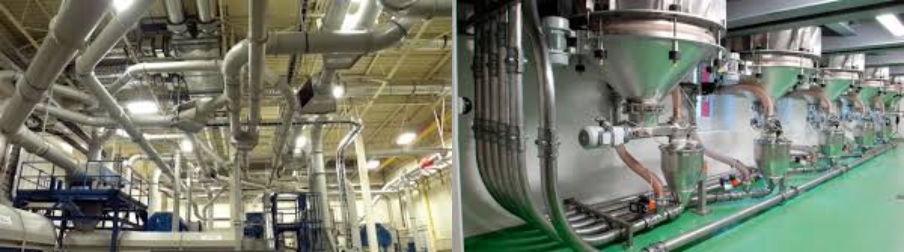

ТРЕБОВАНИЯ К ПРОСТРАНСТВУ, НЕОБХОДИМОМУ ДЛЯ ОБСЛУЖИВАНИЯ ЭЛЕМЕНТОВ ПНЕВМОТРАНСПОРТНОЙ СИСТЕМЫ

При проектировании пневмотранспортной системы специалисты ТЕПЛОТЕХ учитывают требования к пространству, необходимому для обеспечения простого, быстрого и эффективного обслуживания элементов пневмотранспорта. Это может включать индивидуальные конструкции, соответствующие пространственным ограничениям без ущерба для производительности системы.

МАТЕРИАЛЫ

Выбор конструкционных материалов для конвейерной системы должен быть совместим с перемещаемым материалом, чтобы предотвратить такие проблемы, как коррозия, износ и загрязнение. Нержавеющая сталь может использоваться для коррозионных материалов, тогда как прочные полимеры можно выбрать для абразивных веществ.

‍

Пакетный или непрерывный процесс

Определение того, будет ли система работать в пакетном или непрерывном режиме, помогает выбрать соответствующее оборудование и системы управления. Непрерывные процессы требуют надежных систем, которые могут поддерживать стабильную работу, тогда как пакетные процессы требуют точного контроля времени и измерений.

‍

Выходные процессы

Обеспечение беспрепятственной интеграции пневматической транспортной системы с предыдущими процессами, такими как питатели материалов или смесители, имеет решающее значение для поддержания бесперебойной и эффективной работы. Координация с предыдущим оборудованием может помочь предотвратить узкие места и обеспечить стабильный поток материалов.

‍

Соображения экологии и безопасности

Соблюдение экологических норм и стандартов безопасности важно для предотвращения выбросов пыли, загрязнения и потенциальных опасностей. Внедрение систем пылеулавливания, взрывобезопасного оборудования и надлежащей вентиляции повышает как экологическую, так и производственную безопасность.

Системы управления и автоматизации

Внедрение передовых систем управления и автоматизации может значительно повысить эффективность и надежность пневматической транспортной системы. Автоматизация позволяет осуществлять мониторинг и настройку в режиме реального времени, обеспечивая оптимальную производительность и снижая риск простоев из-за ошибок, связанных с ручным управлением.

Тщательно оценив эти аспекты, компания ТЕПЛОТЕХ может разработать систему, которая будет эффективной, надежной и адаптированной к вашим конкретным операционным потребностям.

Если у Вас есть потребность в современных методах транспортировки сыпучих материалов, вопросы по проектированию или эксплуатации пневмотранспортных систем, свяжитесь с нами.

‍
