Фактори проектування пневматичного конвеєра

ВСТУП.

При проектуванні пневмотранспортних систем інженери ТЕПЛОТЕХ враховують безліч змінних, що визначають успіх проекту.

У цьому матеріалі ми глибоко аналізуємо основні чинники:

· відстань транспортування;

· швидкість транспортування;

· характеристики матеріалу;

· місце забору;

· вимоги до простору;

· будівельні матеріали;

· тип процесу;

· попередні процеси;

· екологічні та безпекові міркування;

· системи керування.

Прочитавши статтю, ви отримаєте всебічне уявлення про те, як ми підходимо до створення високоефективних, надійних та економічно виправданих пневмотранспортних рішень.

‍

Насипна щільність

Насипна щільність є основним фактором, який впливає на вибір джерел повітря та вакуумних ресиверів.

Щільніші матеріали вимагають міцнішого обладнання для ефективної обробки додаткової ваги.

Що таке насипна щільність?

Насипна щільність — це маса одиниці об’єму сипучого матеріалу в його природному (розсипаному) стані, включно з порами між частинками.

Позначення:

Важливо:

Насипна щільність менша за істинну щільність частинок, оскільки враховує повітряні порожнини між ними.

Чому насипна щільність важлива прі проектуванні  пневмотранспортних систем?

· Розрахунок повітряного потоку: чим більша насипна щільність, тим більше енергії потрібно для підйому та переміщення матеріалу.

· Вибір швидкості транспортування: занадто мала швидкість призведе до осідання частинок, занадто велика — до зносу труб і руйнування матеріалу.

· Підбір діаметра трубопроводу та потужності компресорів.

· Визначення продуктивності у т/год.

‍

Типові значення насипної щільності

‍

Як визначають насипну щільність?

1. Лабораторний метод — використовується циліндр відомого об’єму, в який вільно засипають матеріал без утрамбування, потім зважують.

2. Польовий метод — за допомогою контейнера відомого об’єму та ваг.

3. Стандартні довідники — для попередніх розрахунків.

‍

ВАЖЛИВО.

Для проектування пневмотранспорту рекомендується брати максимальне значення насипної щільності з діапазону (особливо для вологих умов), щоб уникнути заниження навантаження на систему.

‍

Таблиця насипної щільності (ρₙ) сипучих матеріалів

‍

Рекомендація для проектування:

· На етапі попередніх розрахунків ми зазвичай використовуємо середнє значення з діапазону.

· Для робочих проектів ми вважаємо за краще використовувати дані лабораторії, отримані для матеріалу (матеріалів), які транспортуватимуться проектованою пневмотранспортної системою.

· У деяких випадках, для робочих проектів — ми беремо верхню межу насипної щільності, особливо якщо можливе зволоження матеріалу.

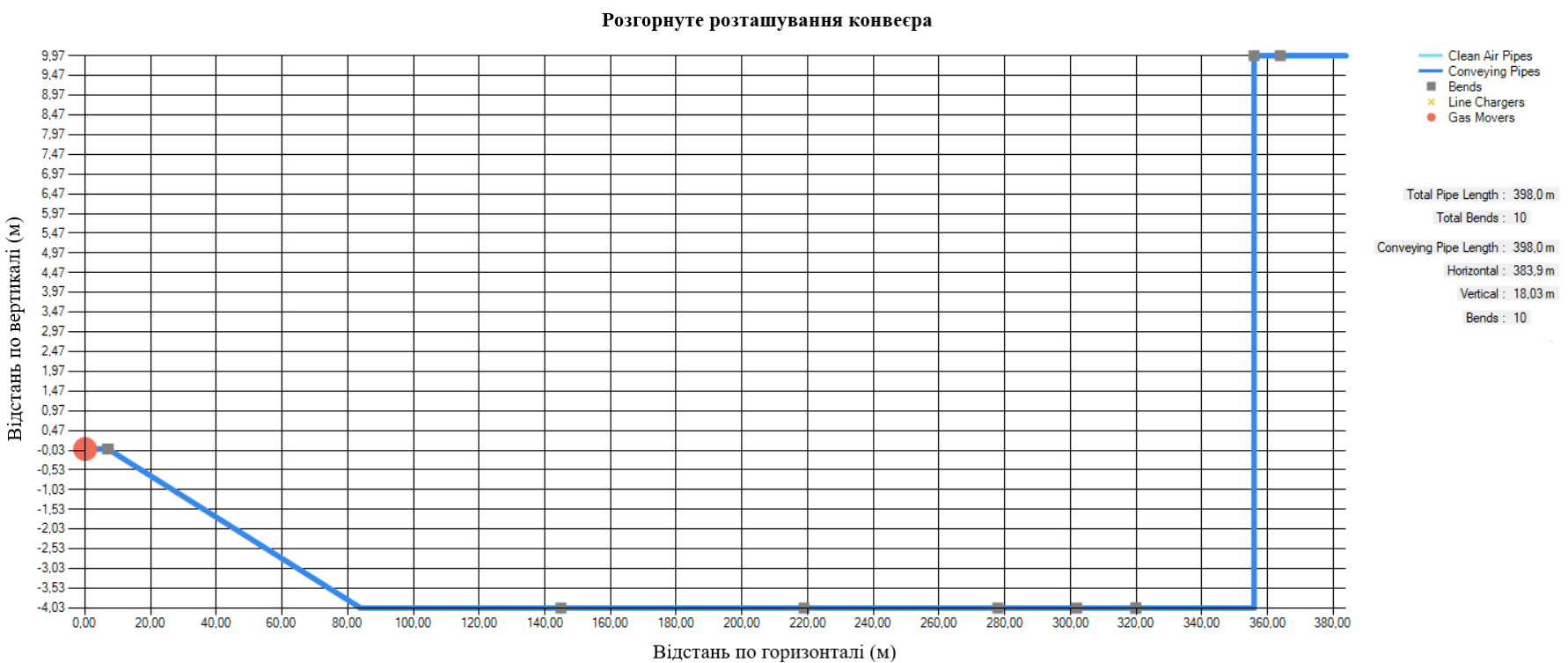

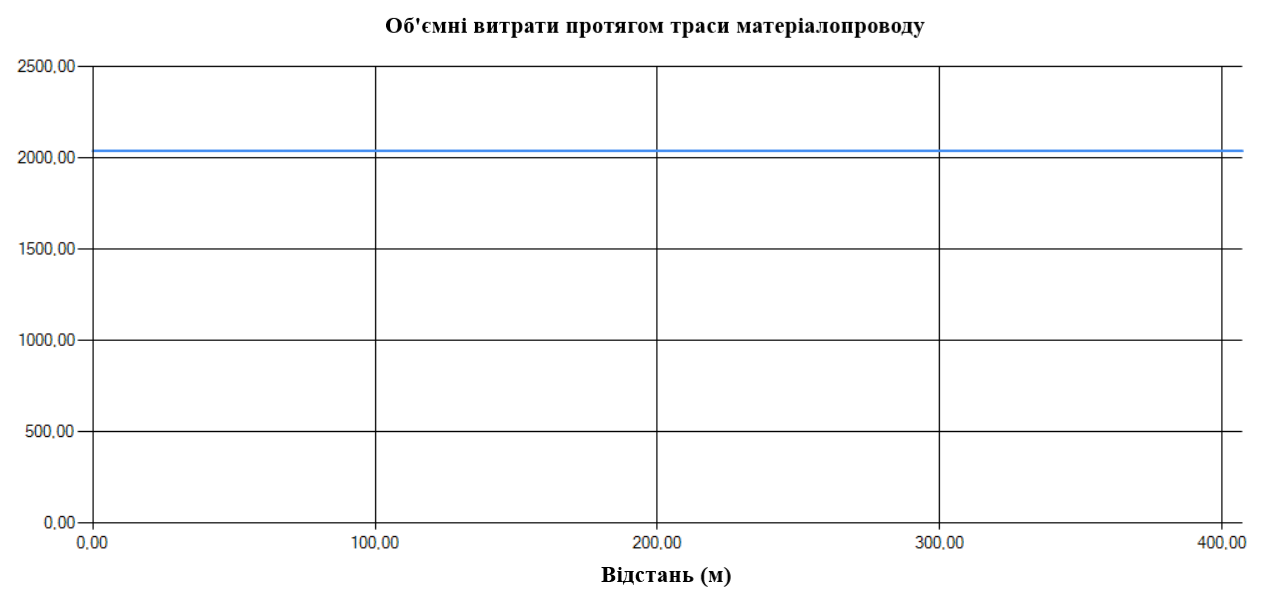

Відстань транспортування

При виконанні робіт з проектування системи пневмотранспорту, в ТЕПЛОТЕХ приділяється велика увага оптимізації майбутнього матеріалопроводу, адже загальна довжина конвеєрної лінії, включаючи горизонтальні та вертикальні сегменти, впливає на потреби в енергії.

Для більших відстаней часто потрібен вищий тиск повітря або більші повітродувки для підтримки необхідного потоку повітря та тиску.

Відстань транспортування є одним із ключових параметрів при проектуванні пневмотранспортних систем, якій впливає на:

· вибір компресора або вентилятора (тиск / розрідження);

· діаметр та матеріал трубопроводу;

· енергоспоживання;

· знос обладнання (особливо на вигинах).

‍

Типові орієнтири

1. Розріджена фаза (тонкий потік):

• Найчастіше застосовується при транспортуванні на короткі та середні відстані.
• Горизонталь: до 300–400 м,
• Вертикаль: до 40–50 м.
• Перевага — простота й дешевизна системи.
• Недолік — високий знос труб і пиловиділення.

‍

2. Щільна (пульсуюча) фаза:

• Ефективна для середніх і довгих відстаней.
• Горизонталь: до 800–1000 м,
• Вертикаль: до 100 м.
• Переваги — менший знос труб, нижчий витрата повітря, м’якше транспортування (важливо для зерна, гранул, крихких матеріалів).
• Недолік — складність у керуванні й вищі капітальні витрати.

‍

3. Дуже великі відстані (>1 км):

• Використовують багатосекційні системи з проміжними нагнітачами.
• Ефективність залежить від герметичності та якості стиків труб.

‍

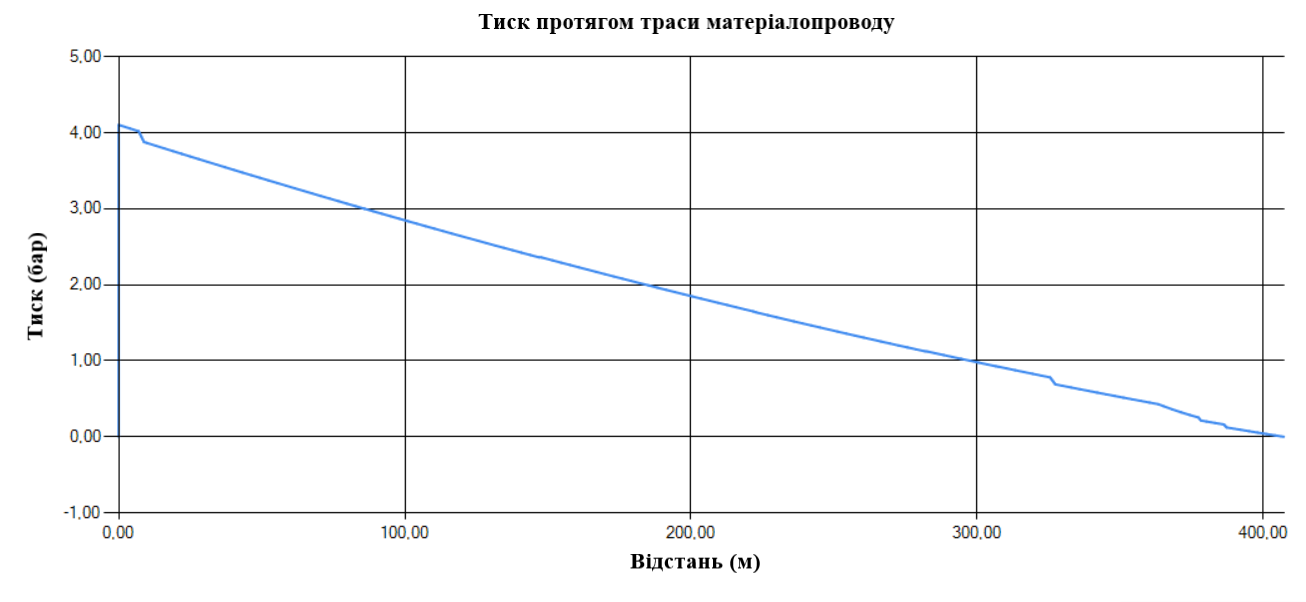

Формула для розрахунку тиску

Загальна втрата тиску в трубопроводі складається з:

ΔP=ΔPтр+ΔPмісц+ΔPпідйом

де:

• ΔPтр —   втрати на тертя по довжині труби,
• ΔPмісц —   втрати на поворотах, трійниках, звуженнях,
• ΔPпідйом —   статичний тиск від підйому матеріалу.

Швидкість транспортування та пакетне транспортування

Бажана швидкість транспортування матеріалу, незалежно від того, чи це безперервний чи порційний процес, визначає швидкість потоку повітря та продуктивність системи. Безперервні системи зазвичай потребують вищої швидкості потоку повітря для підтримки стабільного потоку матеріалів. тоді як

Порційні системи потребують точного контролю швидкості потоку повітря для ефективної обробки певних кількостей.

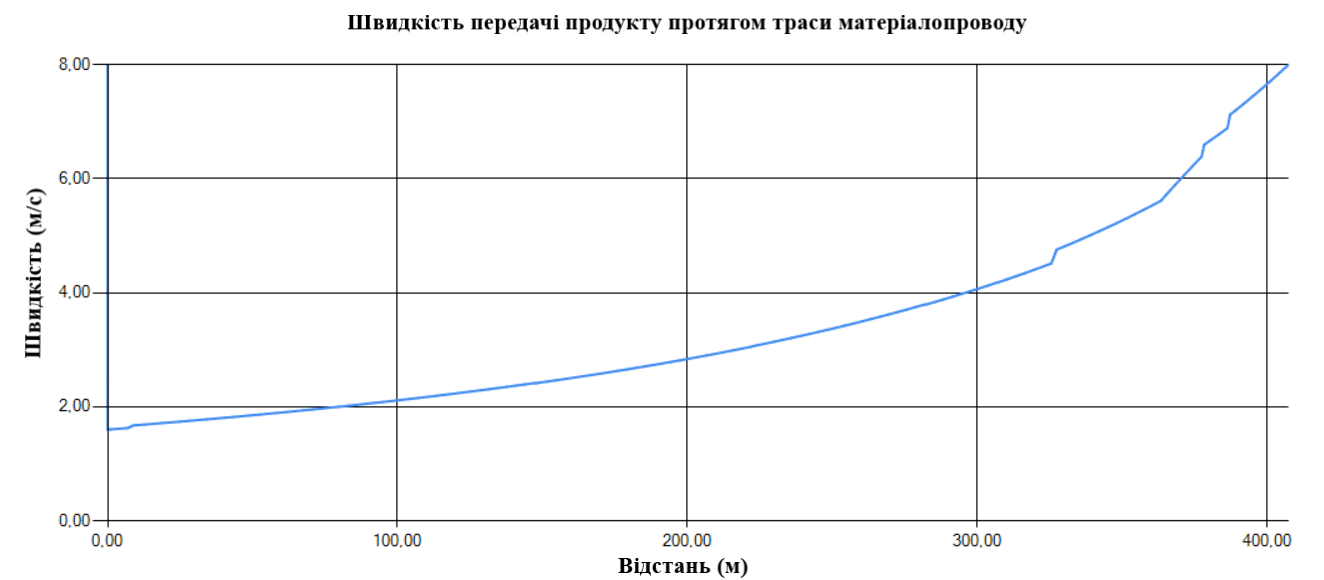

Швидкість газу в трубопроводі – один із ключових параметрів пневмотранспорту. Вона впливає:

‍

1. На стабільність потоку матеріалу

• Якщо швидкість занадто низька → частинки матеріалу, що транспортується осідають, виникає засмічення труби.

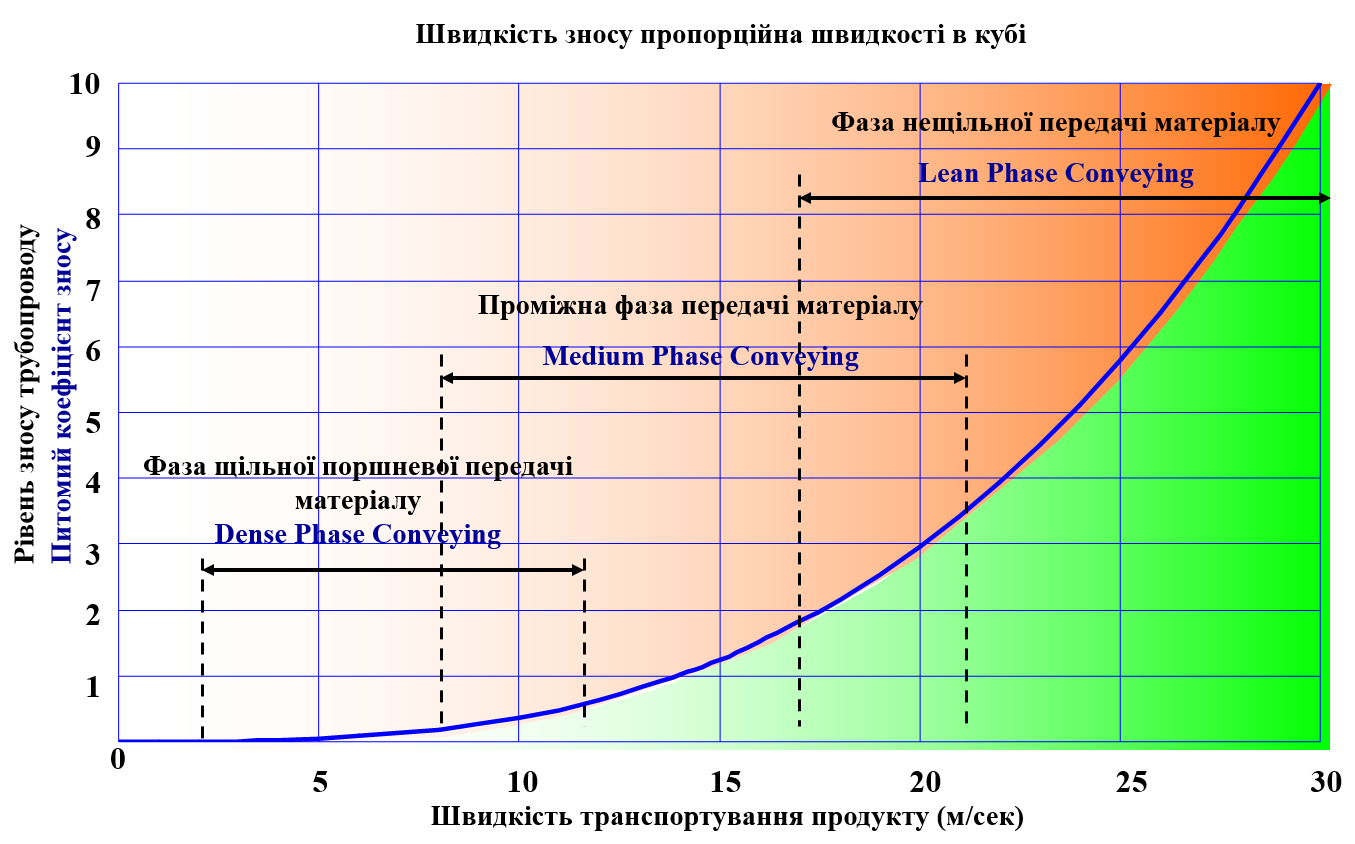

• Якщо швидкість занадто висока → зростає знос труб, фітингів та обладнання, збільшуються енерговитрати, зростає деградація матеріалу, що транспортується.

2. На режим транспортування

• Розріджений режим (dilute phase): висока швидкість газу (>15–20 м/с), матеріал переноситься у зваженому стані:‍

  • ✓ плюси - простота та універсальність;
  • ✓ мінуси - знос труб та енергоспоживання.

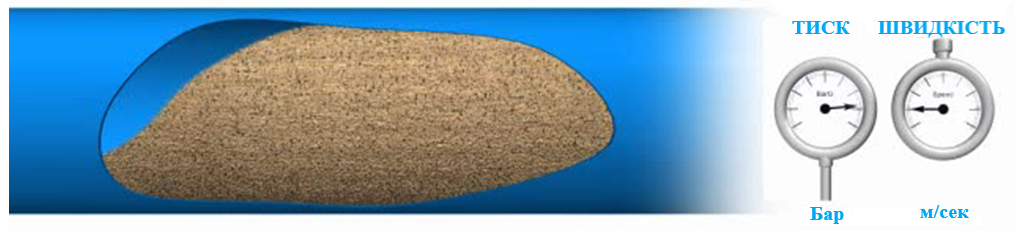

• ‍Щільний режим (dense phase): низька швидкість газу (4–12 м/с), матеріал рухається порціями, "пробками":‍

  • ✓ плюси - низький знос труб і низька деградація матеріалу, що транспортується;
  • ✓ мінуси - вимагає проведення складних розрахунків та точного налаштування системи.

3. На вибір обладнання

• Діаметр трубопроводу підбирається так, щоб швидкість газу залишалася у допустимих межах.
• Газодувка або компресор повинні забезпечити необхідну витрату повітря при необхідному тиску.

‍

Пакетна (порційна) подача - режим транспортування, при якому матеріал не йде безперервним потоком, а надходить циклами (наприклад, з blow tank або double-dump клапана).

Вlow tank   Double-dump клапан

Особливості щільно фазового методу пневматичного транспортування:

· Система працює зі змінним навантаженням.

· У кожний момент часу реальна продуктивність вище номінальної (через паузи між циклами).

· Вимагає точного розрахунку середньої та миттєвої продуктивності.

На що необхідно звернути увагу при проектуванні пакетної системи пневмотранспорту:

· Потрібно враховувати коефіцієнт доступності (availability), зазвичай 70-90%.

· Миттєва витрата газу і матеріалу може бути в 2–3 рази вищою за середню.

· Фільтри та розвантажувальні пристрої повинні бути розраховані на пікове навантаження, а не лише на середню.

· Можливі пульсації тиску - систему доводиться проектувати із запасом.

Характеристики матеріалу

Розуміння характеристик матеріалу, що транспортується, є надзвичайно важливим. Такі фактори, як:

· розмір частинок;

· форма;

· вміст вологи;

· абразивність,

впливають на вибір компонентів системи та умов експлуатації.

Для абразивних матеріалів можуть знадобитися зносостійкі матеріали для труб та фітингів,

тоді як для чутливих до вологи матеріалів можуть знадобитися сушарки або системи контролю вологості.

Конструкція пневматичної транспортної системи сильно залежить від типу матеріалу, що транспортується, оскільки кожен матеріал має різні властивості, які взаємодіють з компонентами системи та транспортним повітрям безліччю різних способів.

Сипучі матеріали класифікуються за розміром частинок, характеристиками плинності, твердістю тощо.

Нижче ми наводимо опис характеристик, які зазвичай використовують спеціалісти ТЕПЛОТЕХ для аналізу матеріалу під час проектування пневматичних транспортних систем.

‍

‍

Місце збору та контейнер для матеріалів

Правильно спроектовані пункти забору та контейнери забезпечують безперебійне переміщення матеріалу зі сховища/пункту приймання до конвеєрної системи, зменшуючи розсипання матеріалу та забезпечуючи стабільну швидкість подачі в конвеєрну лінію.

‍

ВИМОГИ ДО ПРОСТОРУ НЕОБХІДНОГО ДЛЯ ОБСЛУГОВУВАННЯ ЕЛЕМЕНТІВ ПНЕВМОТРАНСПОРТНОЇ СИСТЕМИ

При проектуванні пневмотранспортної системи фахівці ТЕПЛОТЕХ враховують вимоги до простору, необхідного для забезпечення простого, швидкого та ефективного обслуговування елементів пневмотранспорту. Це може включати індивідуальні конструкції, що відповідають просторовим обмеженням без шкоди для продуктивності системи.

МАТЕРІАЛИ

Вибір конструкційних матеріалів для конвеєрної системи має бути сумісним з матеріалом, що переміщується, щоб запобігти таким проблемам, як корозія, знос та забруднення. Нержавіюча сталь може використовуватися для корозійних матеріалів, тоді як міцні полімери можна вибрати для абразивних речовин.

Пакетний або безперервний процес

Визначення того, чи буде система працювати в пакетному чи безперервному режимі, допомагає визначити відповідне обладнання та системи керування. Безперервні процеси вимагають надійних систем, які можуть підтримувати стабільну роботу, тоді як пакетні процеси потребують точного контролю часу та вимірювань.

‍

Вихідні процеси

Забезпечення безперешкодної інтеграції пневматичної транспортної системи з попередніми процесами, такими як живильники матеріалів або змішувачі, має вирішальне значення для підтримки безперебійної та ефективної роботи. Координація з попереднім обладнанням може допомогти запобігти вузьким місцям та забезпечити стабільний потік матеріалів.

‍

Екологічні та безпекові міркування

Дотримання екологічних норм та стандартів безпеки є важливим для запобігання викидам пилу, забрудненню та потенційним небезпекам. Впровадження систем пиловловлення, вибухобезпечного обладнання та належної вентиляції підвищує як екологічну, так і безпеку праці.

Системи управління та автоматизації

Впровадження передових систем керування та автоматизації може значно підвищити ефективність та надійність пневматичної транспортної системи. Автоматизація дозволяє здійснювати моніторинг та налаштування в режимі реального часу, забезпечуючи оптимальну продуктивність та зменшуючи ризик простоїв через помилки, пов'язані з ручним керуванням.

Ретельно оцінивши ці аспекти, компанія ТЕПЛОТЕХ може розробити систему, яка буде ефективною, надійною та адаптованою до ваших конкретних операційних потреб.

Якщо у Вас є потреба в сучасних методах транспортування сипких матеріалів, питання проектування або експлуатації пневмотранспортних систем, зв'яжіться з нами.
