Оборудование для вакуумных систем пневматического транспортирования

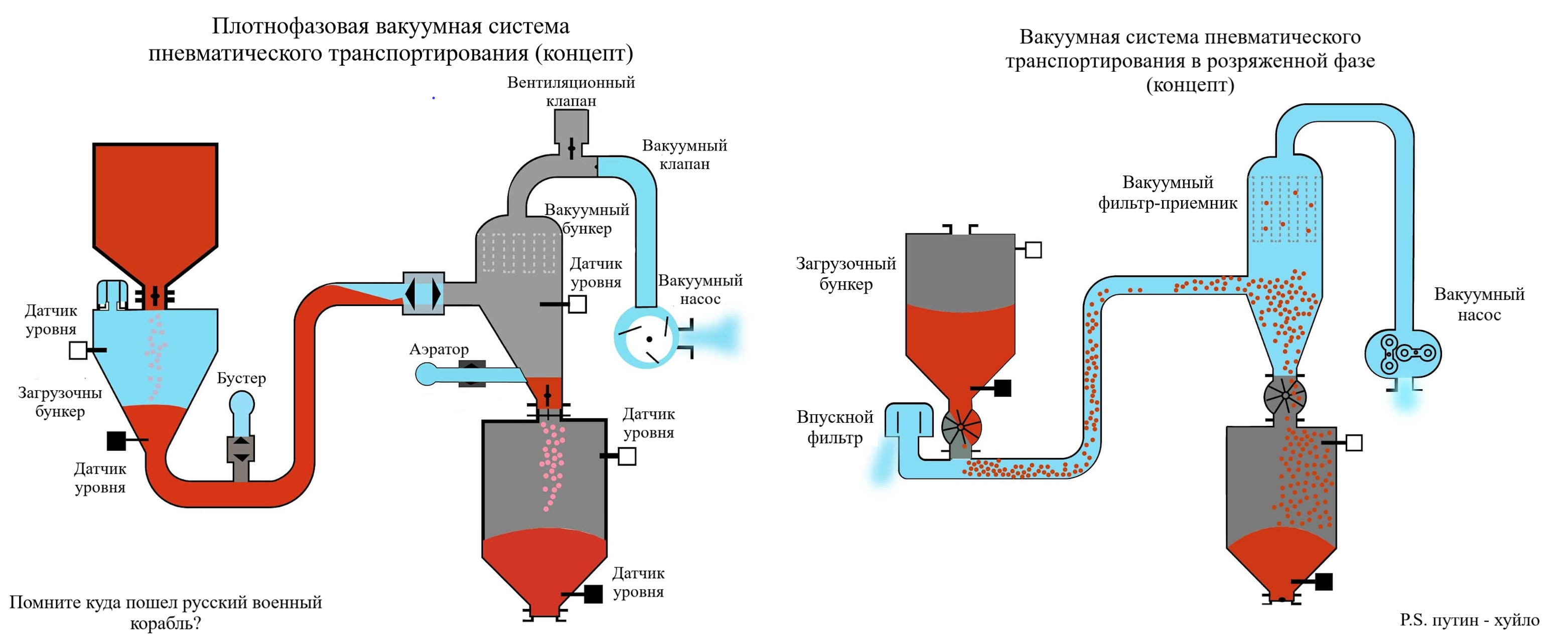

Что такое вакуумный пневмотранспорт

Вакуумная система пневматического транспортирования — это способ перемещения сыпучих и порошкообразных материалов по трубопроводам за счёт разрежения, создаваемого воздуходувкой или вакуумным насосом

Материал засасывается из точек забора и перемещается в сторону приёмного бункера или фильтра.

Такий принцип особливо ефективний при:

Такой принцип особенно эффективен при:

· большом количестве точек загрузки,

· санитарных и взрывоопасных зонах,

· транспортировании пылящих материалов,

· необходимости герметичности.

Где применяются вакуумные системы

‍

Состав оборудования вакуумной системы

1. Вакуумная воздуходувка / насос

Создаёт разрежение в системе.

Ротационные (роторные) воздуходувки - стандартные системы

‍

‍

Спиральные насосы - влажные среды

‍

Турбовоздуходувки - большие расходы

‍

Параметры подбора:

· производительность (м³/ч),

· вакуум (кПа),

· температура воздуха,

· устойчивость к пыли.

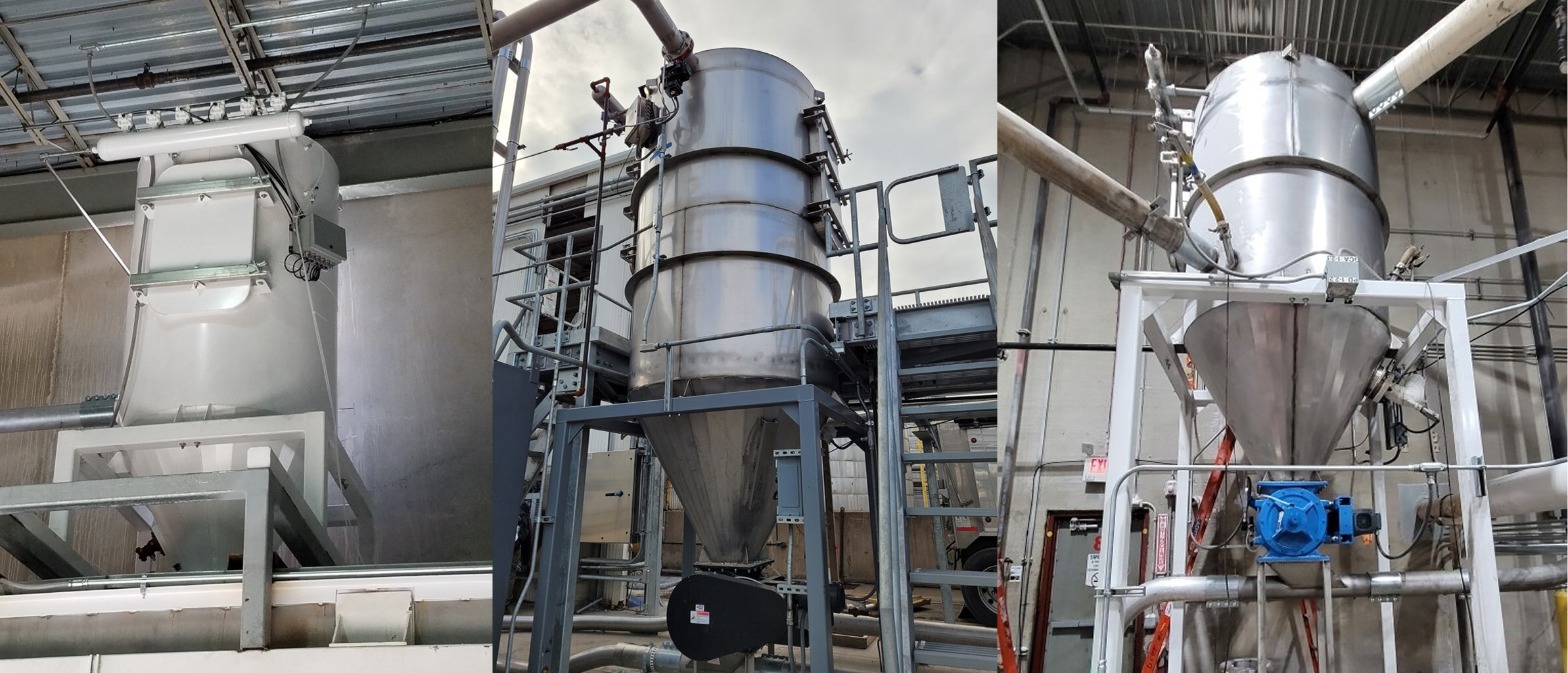

2. Приёмный сепаратор

Отделяет материал от воздуха.

Циклон - первичная сепарация

‍

Фильтр-ресивер - тонкая очистка

3. Питатели (точки забора)

‍

Шлюзовой затвор - герметичная подача

Вакуумный клапан - порционная загрузка

· Пережимные клапаны (Pinch Valves)

o Идеальны для абразивных и волокнистых материалов. Принцип работы основан на сжатии эластичной вставки (шланга) сжатым воздухом.

o Обеспечивают полную герметичность и не имеют застойных зон, что важно для пищевой и фармацевтической промышленности.

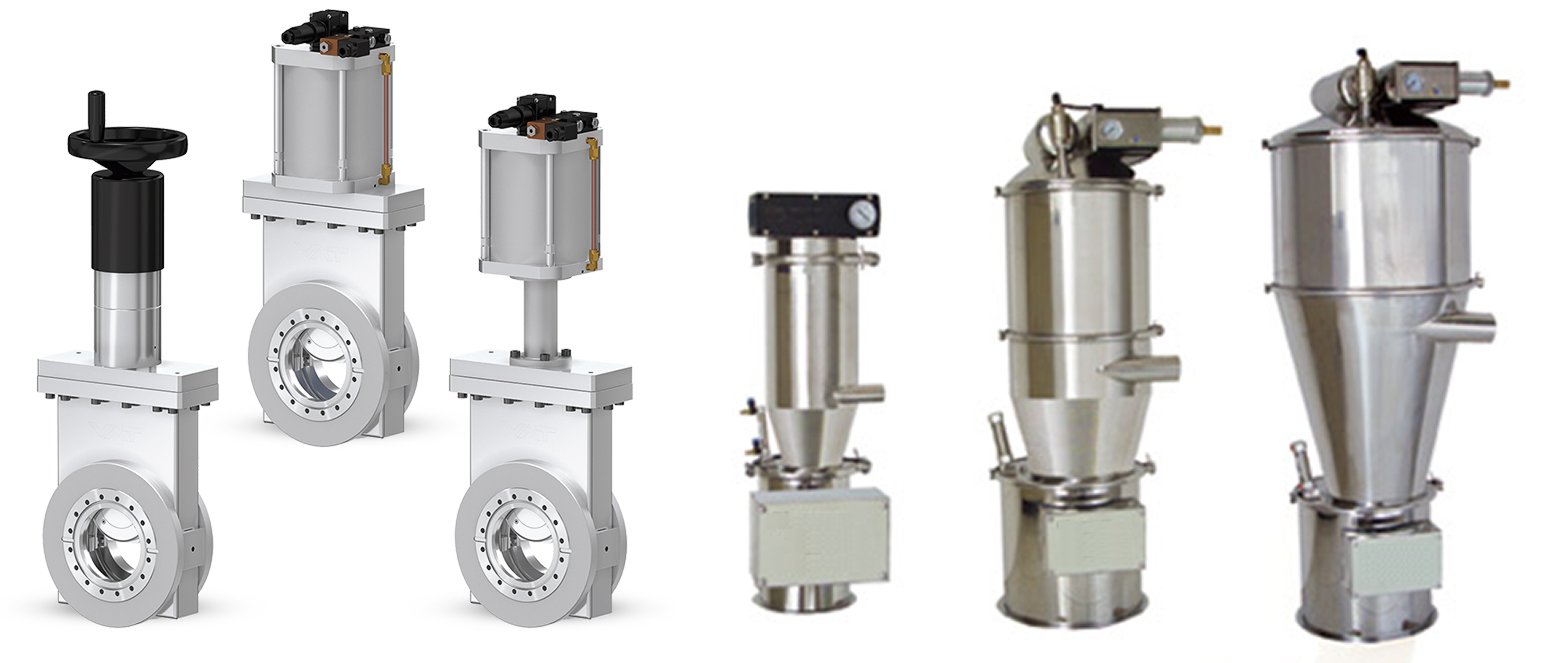

· Вакуумные затворы и шиберные заслонки (Gate Valves)

o Используются в качестве отсечных устройств для изоляции отдельных сегментов системы или бункеров-накопителей.

· Дисковые (поворотные) затворы (Butterfly Valves)

o Компактные устройства, применяемые для быстрого перекрытия потока материала или воздуха.

· Обратные клапаны (Check Valves)

o Пассивные устройства, предотвращающие обратный поток воздуха или материала при остановке вакуумного насоса.

Эжектор - простые системы

Шнек - тяжёлые материалы

4. Трубопровод

‍

Размеры труб

Диаметры: 40–160 мм

Диаметр трубы имеет важное значение для конвейерной системы. Чем больше диаметр, тем больше производительность системы и выше скорость ее работы. На практике это означает, что, если Вы хотите нарастить производительность, вам обычно приходится менять всю систему – и насос, и контейнеры, и диаметр трубы. Однако в определенных случаях увеличение производительности можно достичь и меньшими трубами с прежним насосом. Все дело в том, что можно транспортировать материал в другой фазе плотности.

Изгибы трубы (колена)

Большой радиус изгиба позволяет избежать излишнего износа и сопротивления трубы. На изгибах часто используются шланги, поскольку при сильном износе их можно дешево заменить.

‍

Соединения труб

Соединения труб необходимо планировать так, чтобы в них не скапливалось вещество. Стоит помнить об округлых краях и качественном уплотнении.

‍

Материал.

· Нержавеющая сталь -  пищевая промышленность;

· Углеродистая сталь -  абразивные среды;

· Полиуретан -   лёгкие порошковые материалы.

· Стеклопластик -   длинные трассы

Скорость: 18–30 м/с

Скорость транспортировки материала прямо связана со скоростью воздуха в трубопроводе. Чем меньше расстояние до конвейера, тем выше скорость воздуха и транспортировки продукта. Так, в некоторых случаях расширяющееся трубы необходимы для снижения скорости продукта, чтобы он не распадалось на мелкие частицы при транспортировке.

5. Система выгрузки

· шлюзовой затвор,

· двойной клапан,

· шнек,

· вибропитатель.

Преимущества вакуумных систем

· работа с несколькими точками забора,

· герметичность,

· безопасность при взрывоопасных пылях,

· чистота производства,

· гибкость трассы.

Ограничения

· меньшая производительность, чем у нагнетательных систем,

· ограниченная длина (до 100 м),

· чувствительность к утечкам воздуха.

Когда выбирать вакуумную систему

Выбирайте вакуумный пневмотранспорт, если:

· есть несколько точек загрузки,

· важна герметичность,

· транспортируются пылящие материалы,

· производительность до 15–20 т/ч.

Решения ТЕПЛОТЕХ

ТЕПЛОТЕХ подбирает и поставляет:

· вакуумные воздуходувки,

· циклоны и фильтры,

· шлюзовые затворы,

· трубопроводы,

· комплектные вакуумные линии.

Мы подбираем систему под материал и технологию, а не по шаблону.

Если у Вас есть потребность в современных методах транспортировки сыпучих материалов, вопросы по проектированию или эксплуатации пневмотранспортных систем, свяжитесь с нами.
