Система сухого золовидалення (СЗУ) в даному проекті складається з трьох ділянок:
1. Ділянка №1. Щільнофазова пневмотранспортна система видалення сухої золи з-під холодної воронки котельного агрегату БКЗ-75-39ГМ, в силос зберігання, що включає один пневмокамерний насос і одну гілку транспортного матеріалопроводу.
2. Ділянка №2. Щільнофазова пневмотранспортна система видалення сухої золи з-під двох воронок конвективної шахти котельного агрегату БКЗ-75-39ГМ, в силос зберігання, що включає два пневмокамерних насоси і одну магістраль транспортного матеріалопроводу.
3. Ділянка №3. Щільнофазова пневмотранспортна система видалення сухої золи з-під чотирьох воронок електрофільтра котлового агрегату БКЗ-75-39ГМ в силос зберігання, що включає чотири золоуловлювачі та одну лінію транспортного матеріалопроводу.
Принцип роботи даної системи сухого видалення золи полягає в щільно-фазовому, або високонапірному (Dense-phase) пневматичному транспортуванні матеріалу, при якому за рахунок відносно високого повітряного тиску матеріал, що повністю заповнює просвіт труби, рухається з невисокими швидкостями по трубі матеріалопроводу на відстані до 1000м..
Перевагами щільнофазових пневмотранспортних систем є:
· низький знос труб матеріалопровіда та обладнання системи пневматичного транспортування золи;
· низькі експлуатаційні витрати;
· низькі енерговитрати;
· високі екологичні стандарти.
Ділянка №1. Щільнофазова пневмотранспортна система видалення сухої золи безпосередньо з-під холодної воронки котельного агрегату БКЗ-75-39ГМ, в силос зберігання.
Короткий опис системи
Дана система здійснює транспортування сухої золи з-під холодної воронки топки котельного агрегату БКЗ-75-39ГМ в силос зберігання сухої золи і складається з пневмокамерного насоса і однієї гілки транспортного матеріалопроводу.

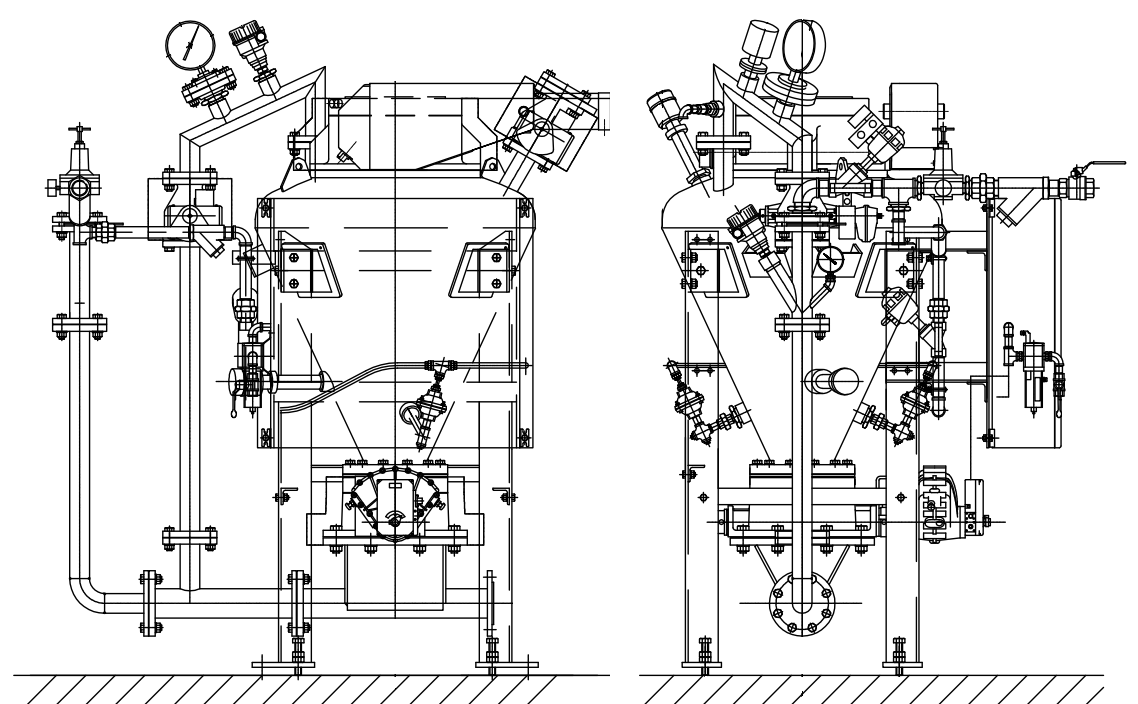

Пневмокамерний насос підключається безпосередньо до виходу холодної воронки котла, а на виході приєднується до пневмопроводу з труб DN80, який через 125 м розширюється пневмопроводом DN90.
Пневмопровід складається з окремих ділянок труб, з'єднаних фланцями PN10.
Повітря, що витісняється з пневмокамерного насоса, виводиться безпосередньо в воронку котла через вентиляційний клапан.

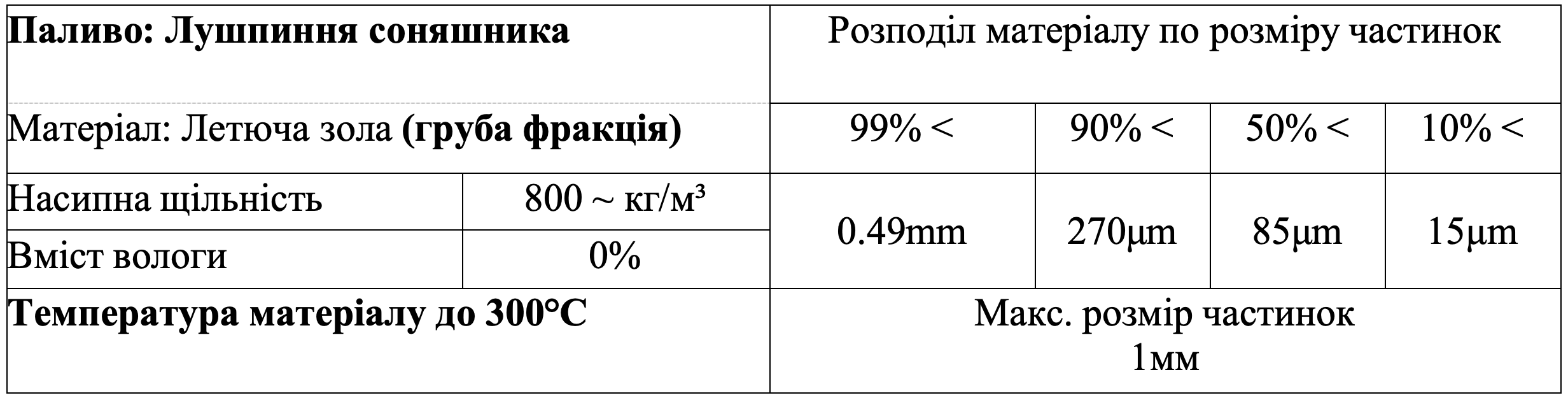

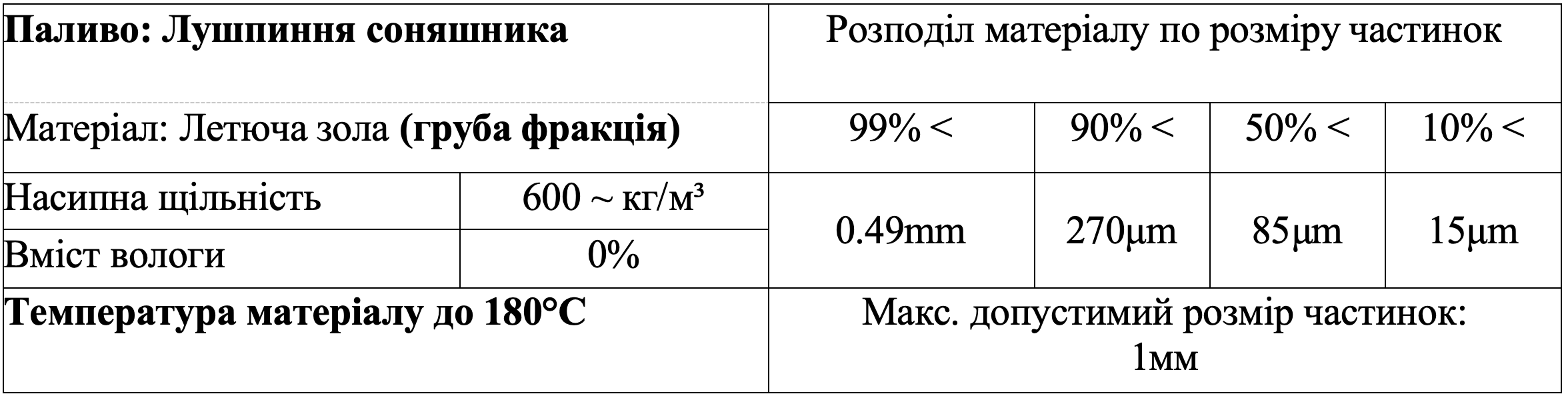

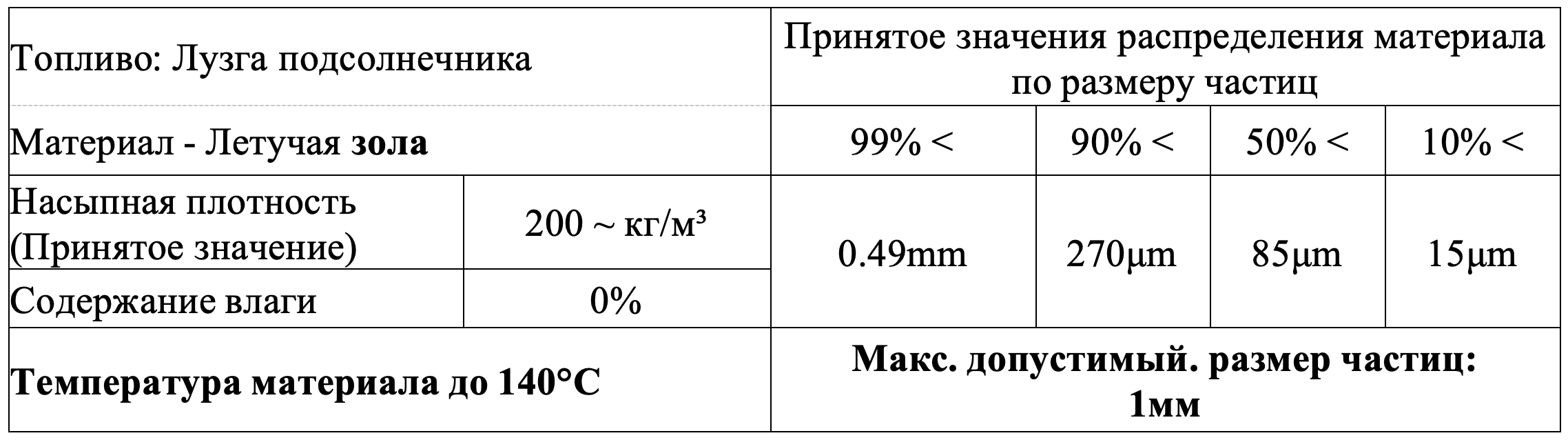

Характеристики матеріалу, що транспортується

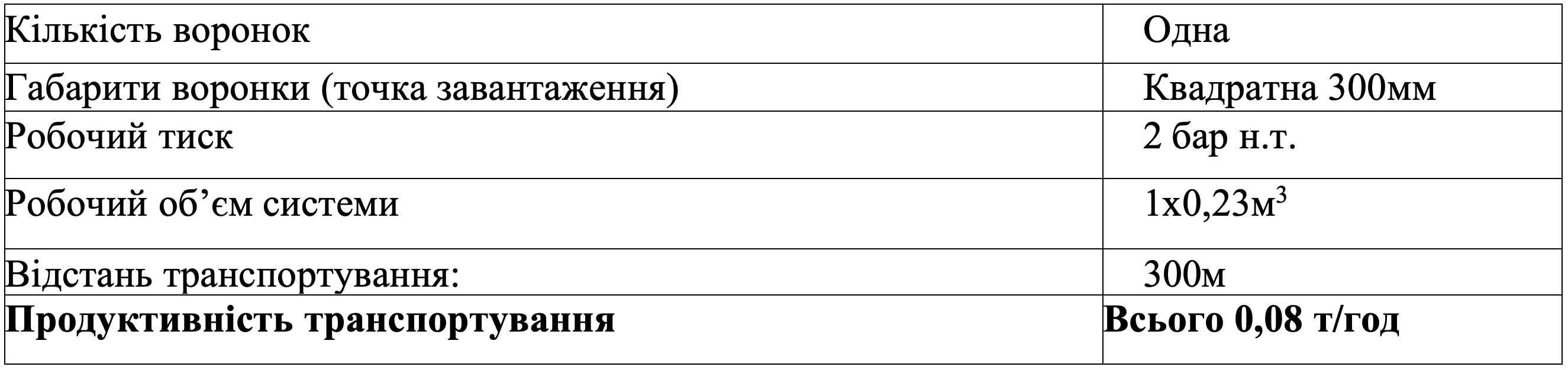

Характеристики точки видачі матеріалу

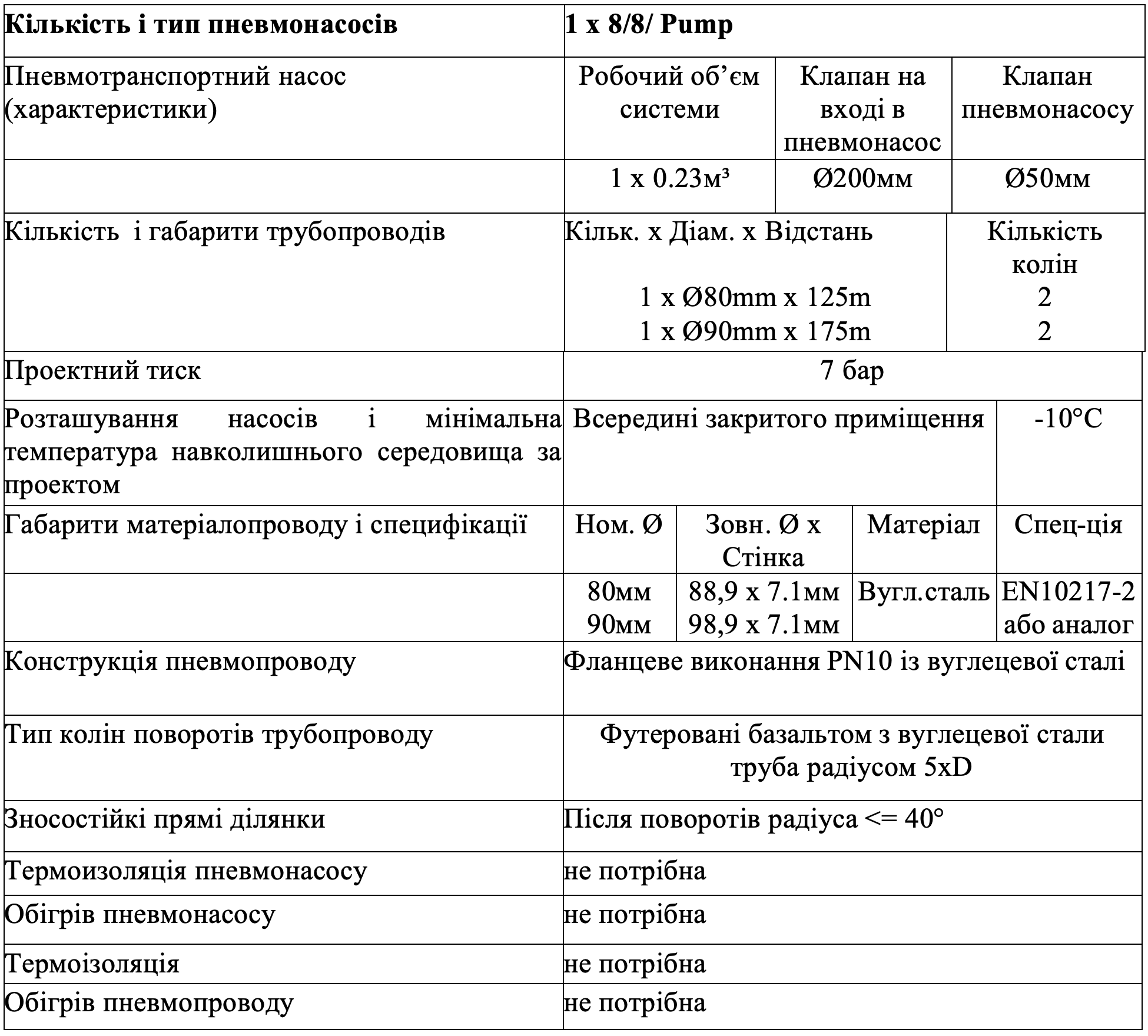

Техничні характеристики обладнання і матеріалопроводу



Дана ділянка системи сухого золовидалення включає два пневмокамерних насоса, які приймають золу з двох воронок конвективної частини котельного агрегату БКЗ-75-39ГМ, і транспортують її до силосу зберігання сухої золи по транспортному пневмопроводу з труб DN80, який через 125 м розширюється пневмопроводом DN90.
Пневмопровід складається з окремих ділянок труб, з'єднаних фланцями PN10.
Повітря, що витісняється матеріалом з пневмокамерних насосів, виводиться безпосередньо в конвективну частину котла через вентиляційний клапан.
Характеристики матеріалу, що транспортується

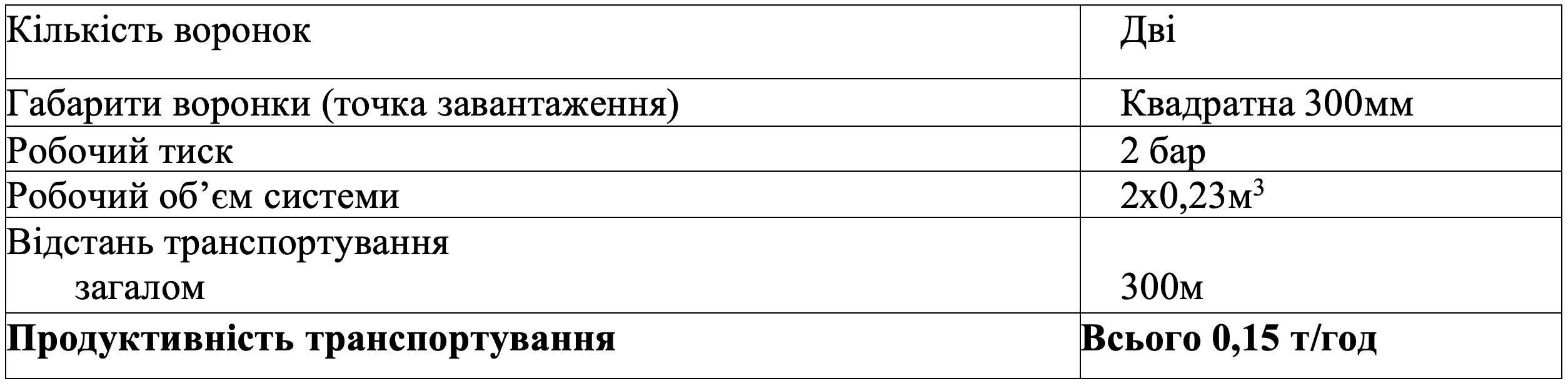

Характеристики точки видачі матеріалу

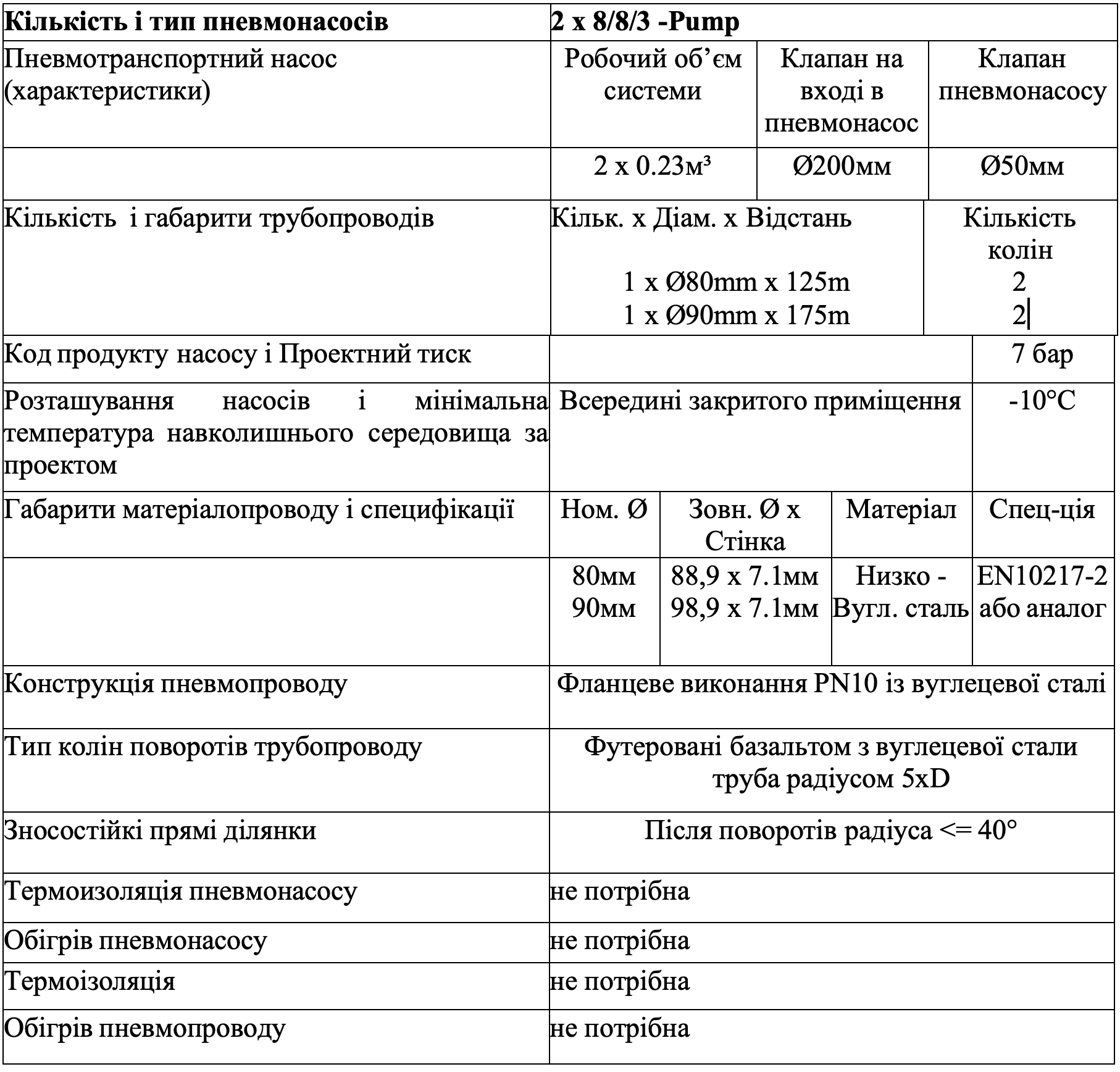

Технічні характеристики обладнання і матеріалопроводу


Дана ділянка системи сухого золовидалення включає чотири золоуловлювача, які безпосередньо приймають золу з чотирьох воронок електрофільтрі котла БКЗ-75-39ГМ, і транспортують її до силосу зберігання сухої золи по транспортному пневмопроводу з труб DN80 довжиною 300 м.
Пневмопровід складається з окремих ділянок труб, з'єднаних фланцями PN10.

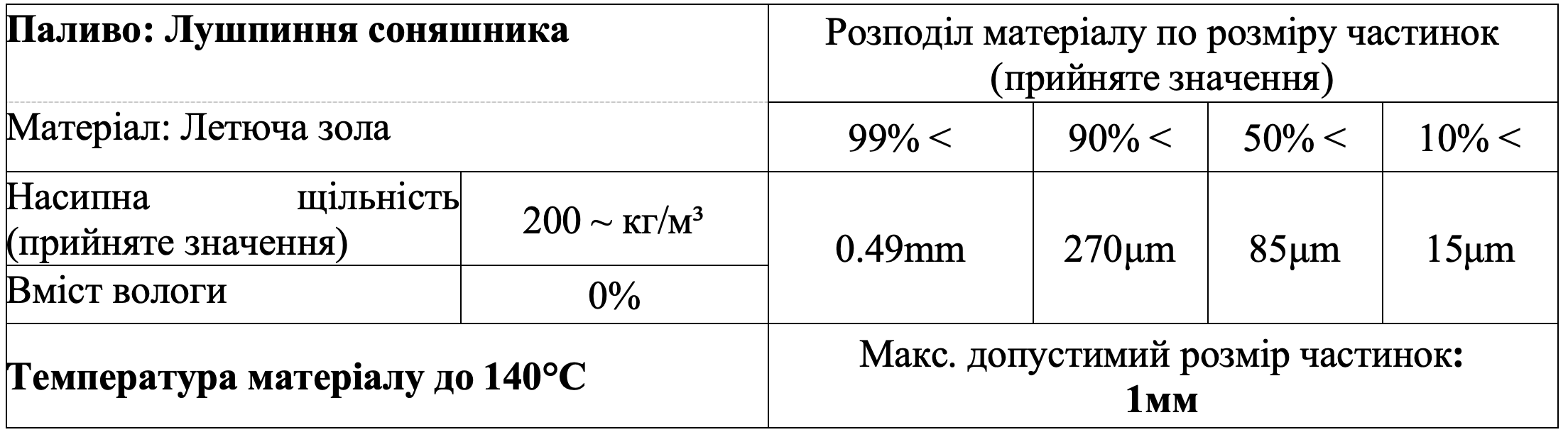

Характеристики матеріалу, що транспортується

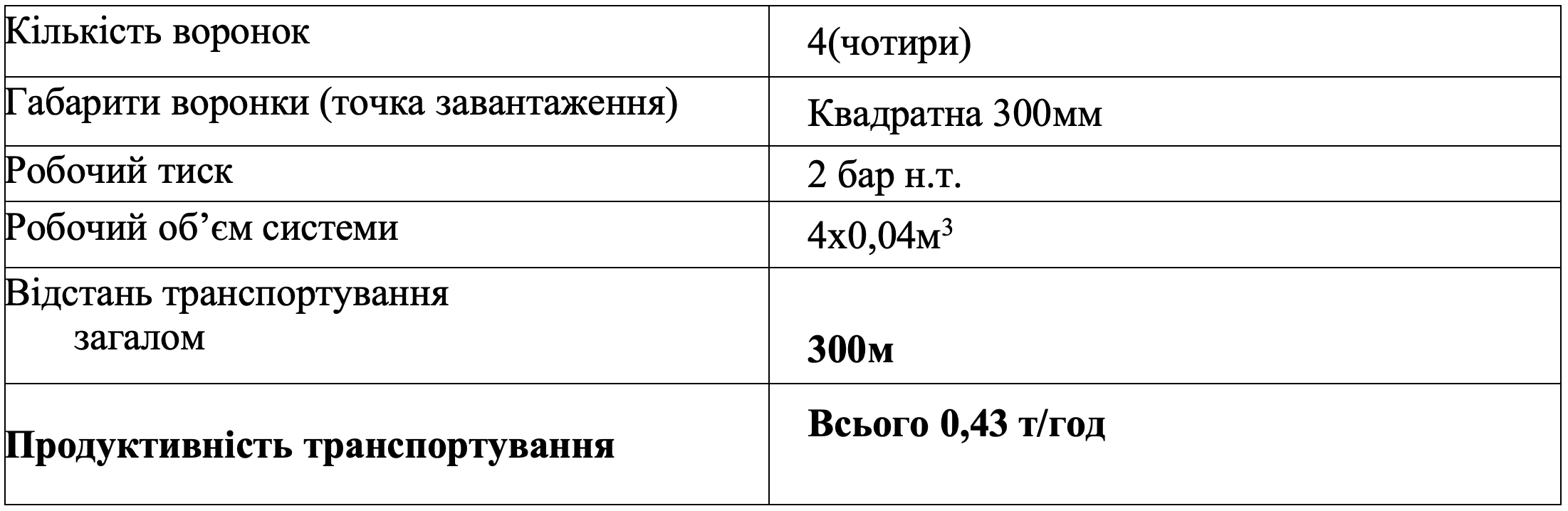

Характеристики точки видачі матеріалу

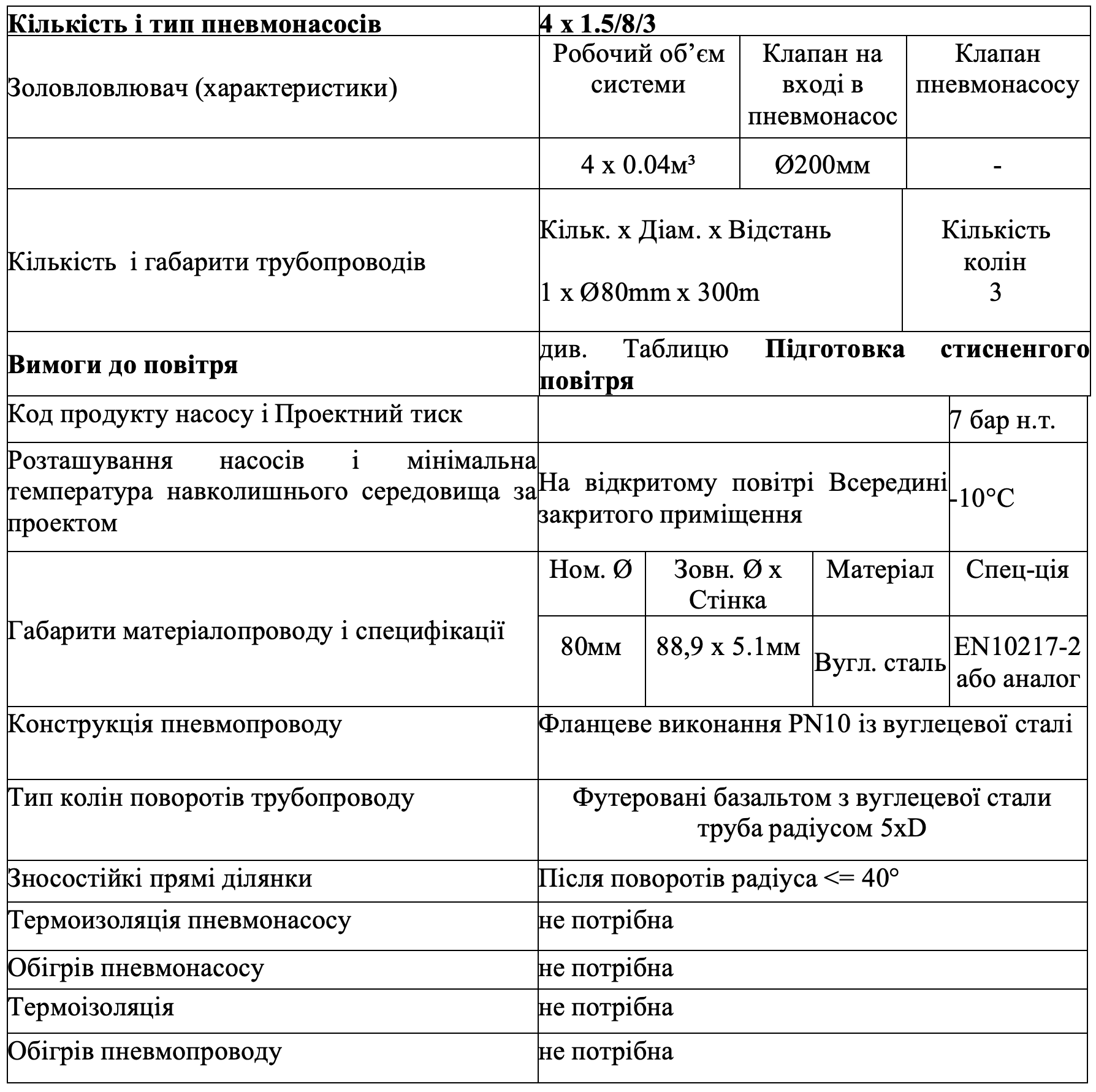

Технічні характеристики обладнання і матеріалопроводу


1.1. СЗУ для видалення золи із топки. 8м2
1.2. СЗУ для видалення золи із конвективної частини. 8м2
1.3. СЗУ для видалення золи з -під електрофільтру 6м2
ВСЬОГО 22м2

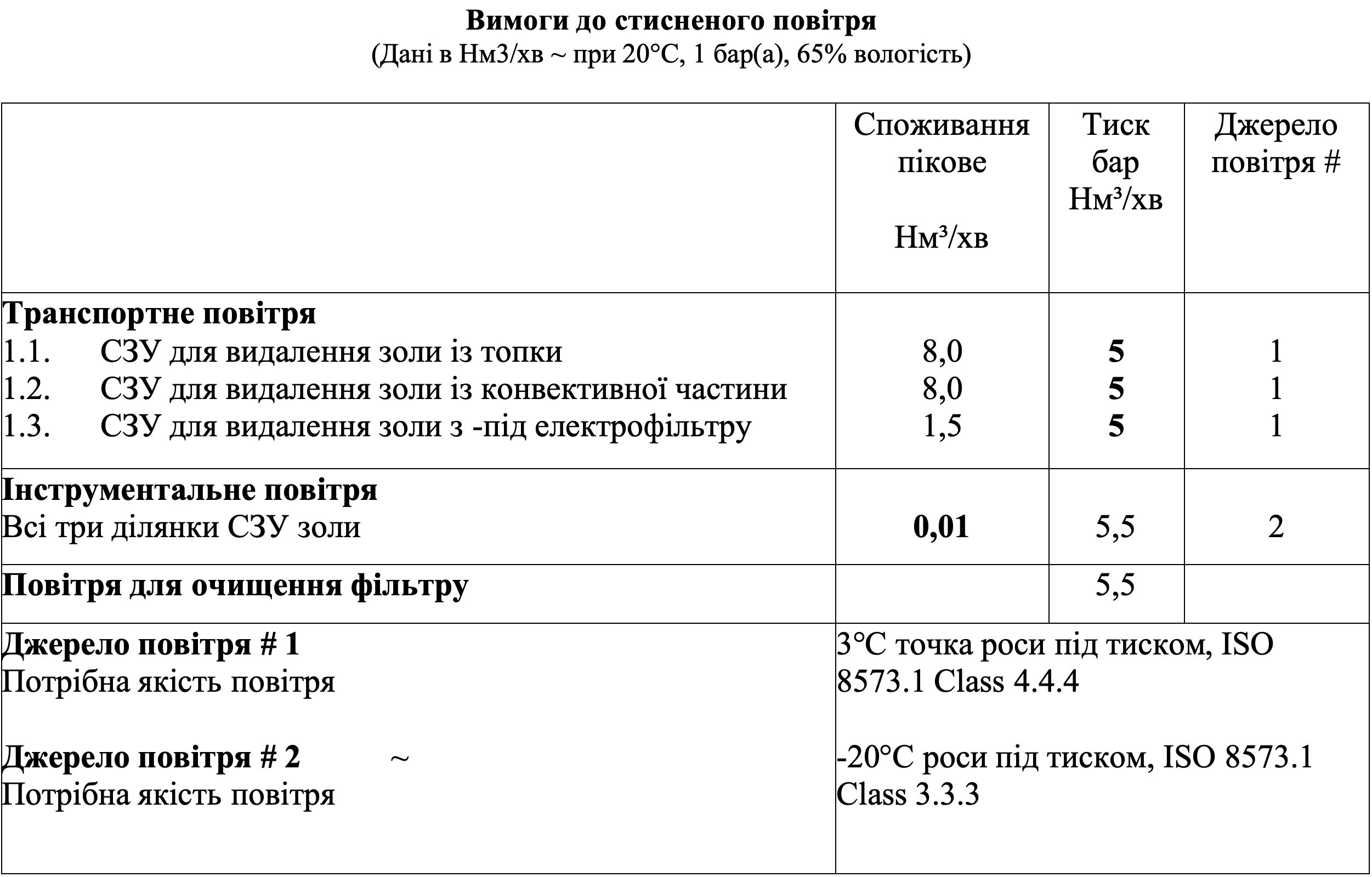

Основні вимоги до повітря, що використовується для системи СЗУ, наведені нижче:

Робочий тиск транспортних систем становить до 7,0 бар н.т., як зазначено в кожній специфікації. Всі джерела стисненого повітря: транспортного, інструментального і повітря для очищення фільтра - обладнані неізольованими запобіжними клапанами тиску..
Джерело повітря для обладнання забезпечує тиск, що знаходиться між мінімальним і максимальним тисками, зазначеними в таблиці вище, в будь-який момент часу.
Якщо у Вас є потреба в сучасних методах транспортування сипких матеріалів, питання проектування або експлуатації пневмотранспортних систем, зв'яжіться з нами.
Слава Україні!
Директор департаменту
по роботі з енергогенеруючим сектором
Олександр ТАРАСОВСЬКИЙ
моб. +380504108060
e-mail: at@teplotech.biz

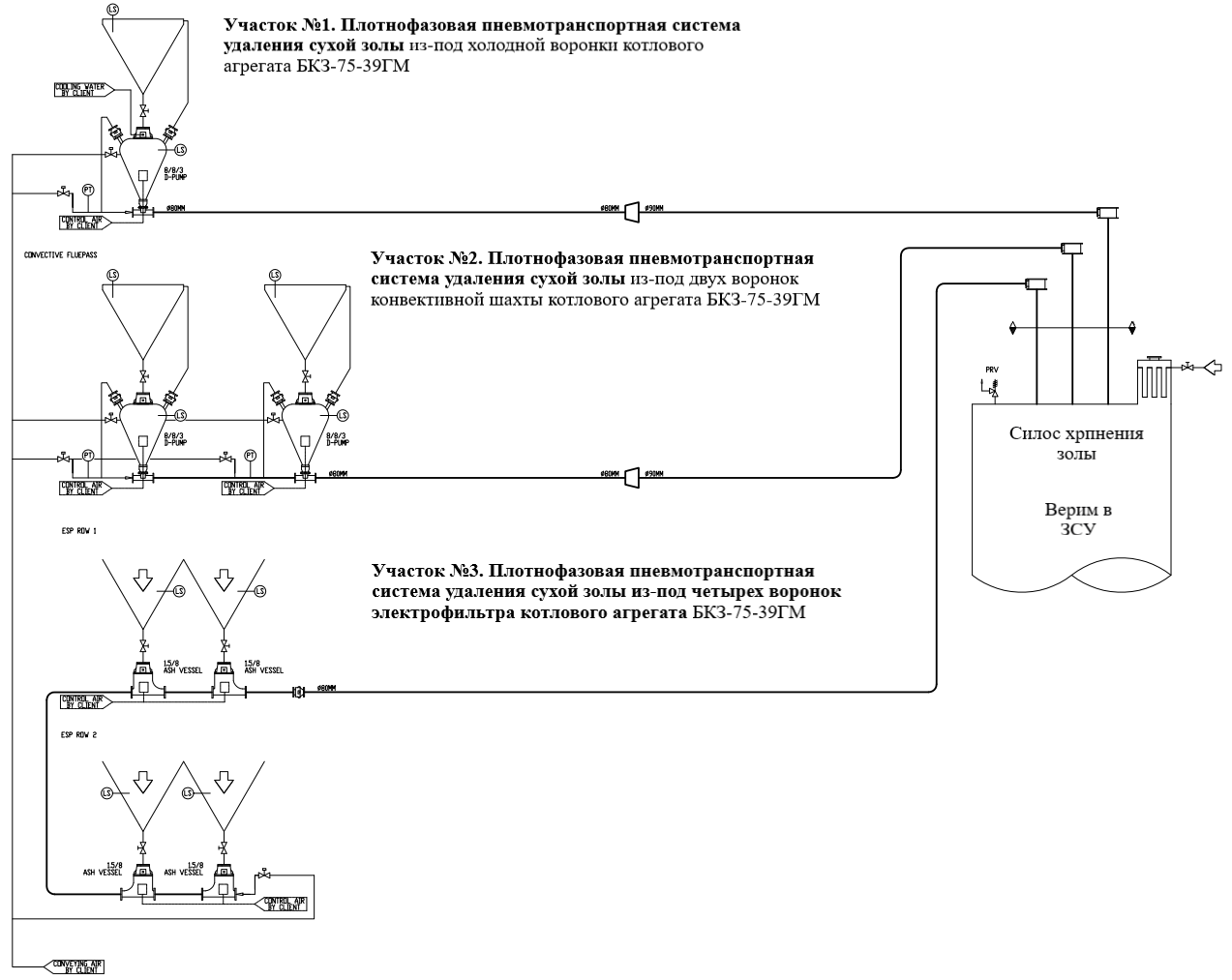

Система сухого золоудаления (СЗУ) в данном проекте состоит из трех участков:
1. Участок №1. Плотнофазовая пневмотранспортная система удаления сухой золы из-под холодной воронки котлового агрегата БКЗ-75-39ГМ, в силос хранения, включающая один пневмокамерный насос и одну ветку транспортного материалопровода.
2. Участок №2. Плотнофазовая пневмотранспортная система удаления сухой золы из-под двух воронок конвективной шахты котлового агрегата БКЗ-75-39ГМ, в силос хранения включающая два пневмокамерных насоса и одну магистраль транспортного материалопровода.
3. Участок №3. Плотнофазовая пневмотранспортная система удаления сухой золы из-под четырех воронок электрофильтра котлового агрегата БКЗ-75-39ГМ в силос хранения, в включающая четыре золоуловителей и одну линию транспортного материалопровода.
Принцип работы данной системы сухого удаления золы заключается в плотно-фазовой, или высоконапорной (Dense-phase) пневматической транспортировке материала, при котором за счет относительно высокого воздушного давления материал, полностью заполняющий просвет трубы, двигается с невысокими скоростями по трубе материалопровода на расстояния до 1000м.
Преимуществами плотнофазовых пневмотранспортных систем является:
· низкий износ труб материалопровода и оборудования системы пневматического транспортирования золы;
· низкие эксплуатационные затраты;
· низкие энергетические затраты;
· высокие экологические стандарты.
Участок №1. Плотнофазовая пневмотранспортная система удаления сухой золы непосредственно из-под холодной воронки котлового агрегата БКЗ-75-39ГМ в силос хранения.
Данная система осуществляет транспортировку сухой золы из-под холодной воронки топки котлового агрегата БКЗ-75-39ГМ в силос хранения сухой золы и состоит из пневмокамерного насоса и одной ветки транспортного материалопровода.
Пневмокамерный насос, подключается непосредственно к выходу холодной воронки котла, а на выходе присоединяется к пневмопроводу из труб DN80, который через 125м расширяется пневмопроводом DN90.
Пневмопровод состоит из отдельных участков труб, соединенных фланцами PN10.
Вытесняемый воздух из пневмокамерного насоса выводится непосредственно в воронку котла через вентиляционный клапан.





Данный участок системы сухого золоудаления включает два пневмокамерных насоса типа, которые принимают золу из двух воронок конвективной части котла БКЗ-75-39ГМ, и транспортирует ее по транспортному трубопроводу DN80, который через 125м переходит в транспортный трубопровод DN90 в силос хранения сухой золы.
Транспортная магистраль состоит из отдельных участков труб, соединенных фланцами PN10.
Вытесняемый, в момент загрузки пневмокамерного насоса материалом воздух, из пневмокамерных насосов выводится непосредственно в конвективную часть котла через вентиляционный клапан.
Характеристики транспортируемого материала

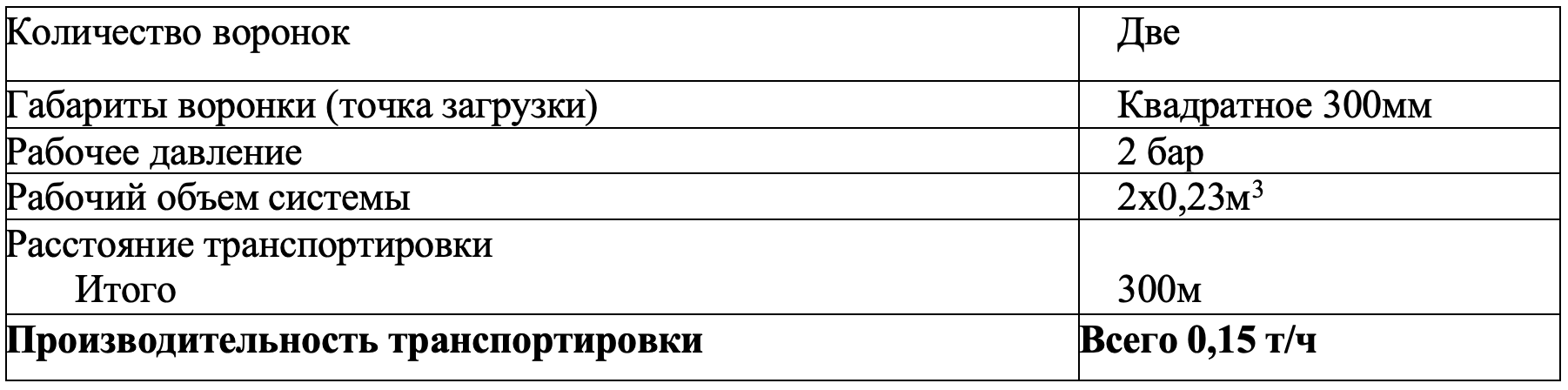

Характеристики точки выдачи материала

Технические характеристики оборудования и материалопровода


Данный участок системы сухого золоудаления включает четыре золоуловителя, которые непосредственно принимают золу уноса из четырех воронок электрофильтра котла БКЗ-75-39ГМ, и транспортирует ее по транспортному трубопроводу DN80, длиной 300м в силос хранения золы.
Пневмопровод набирается из отдельных участков труб, соединенных фланцами PN10.
Характеристики транспортируемого материала

Характеристики точки выдачи материала

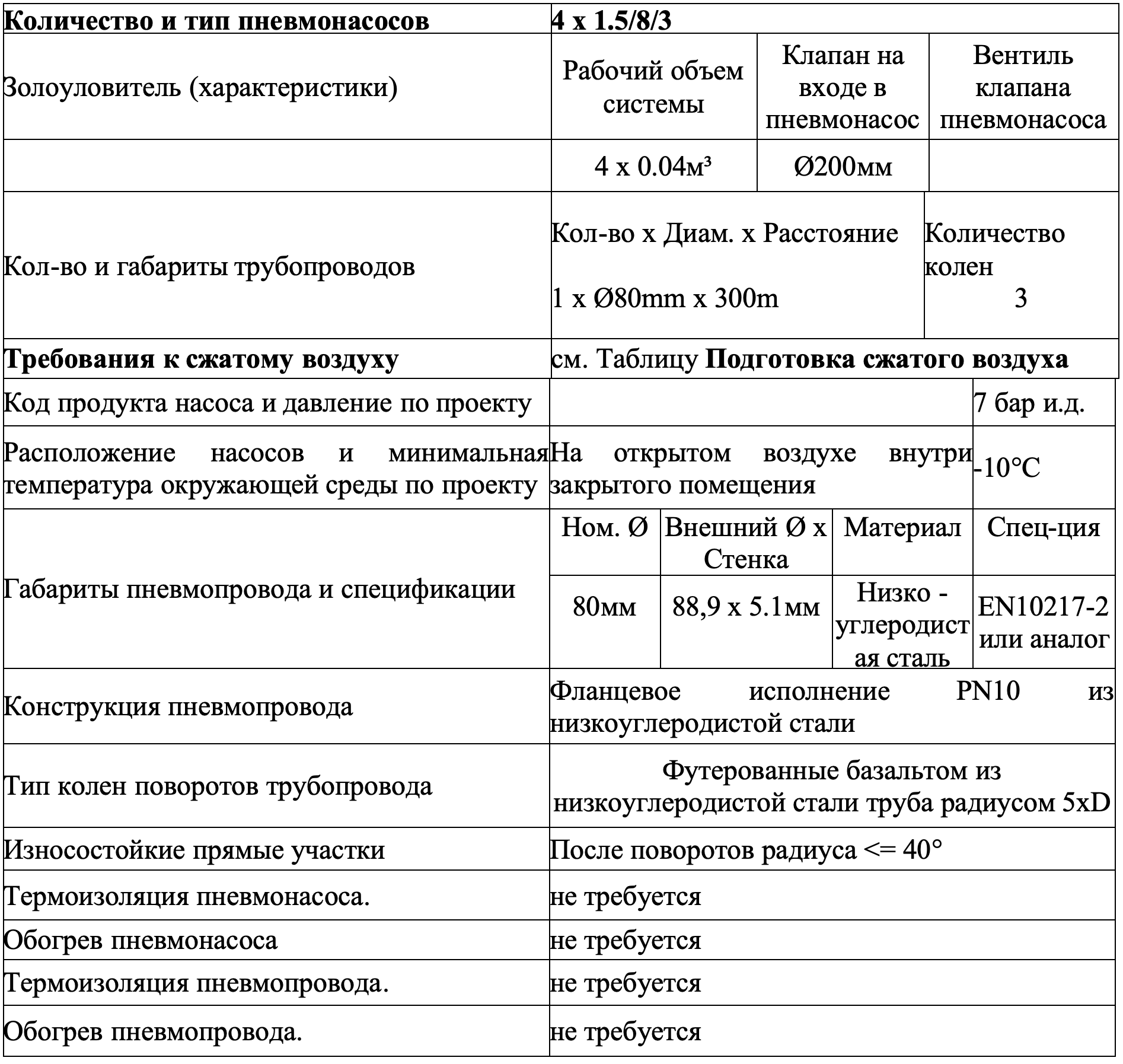

Технические характеристики оборудования и материалопровода


1.1. СЗУ для удаления золы от топки 8м2
1.2. СЗУ для удаления золы из конвективной части. 8м2
1.3. СЗУ для удаления золы из-под электрофильтра 6м2
ИТОГО 22м2

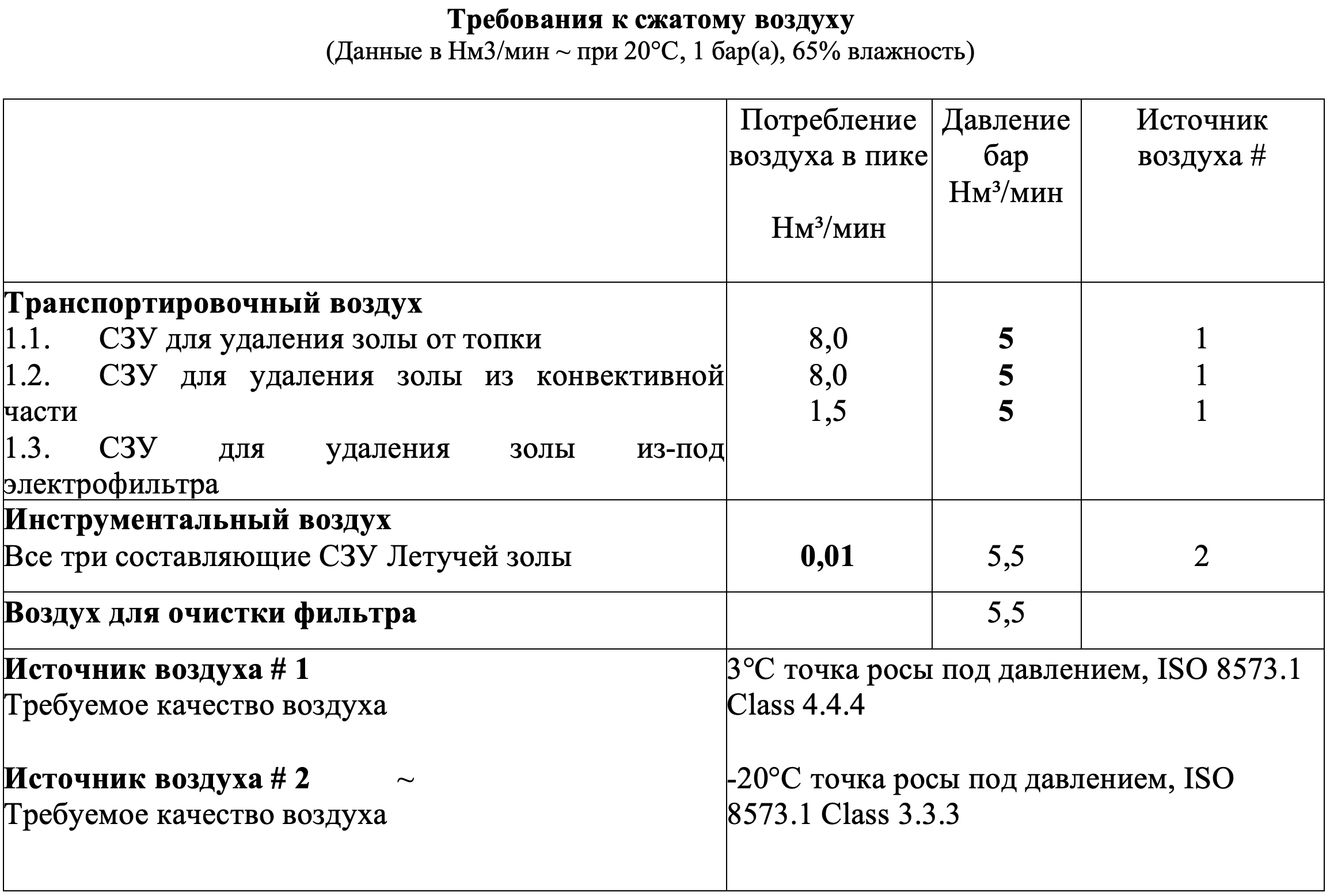

Основные требования к применяемому воздуху для системы СЗУ приведены ниже:

Рабочее давление транспортировочных систем составляет до 7.0 бар и.д., как указано в каждой спецификации. Все источники сжатого воздуха: транспортировочного, управляющего и сжатого воздуха для очистки фильтра - оборудованы неизолированными предохранительными клапанами давления.
Источник воздуха для оборудования обеспечивает давление, находящееся между минимальным и максимальным давлениями, указанными в таблице выше, в любой момент времени.
