Купольні клапани (dome valve, dome shut-off valve, inflatek valve) — це ключовий елемент у системах пневматичного транспорту, особливо в установках щільної фази. Їх основне завдання — герметично перекривати потік сипучого матеріалу під тиском без руйнування частинок і без зносу трубопроводу..
У сучасних системах пневмотранспорту купольний клапан виконує ту ж роль, що і засувка в класичній трубопровідній арматурі, але він адаптований для роботи з абразивними, порошковими та гранульованими матеріалами..

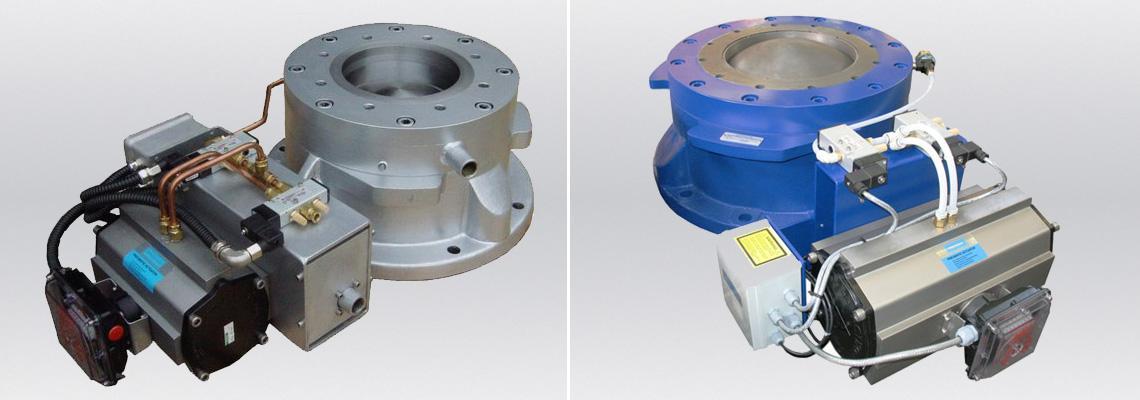

Що таке купольний клапан
Купольний клапан — це запірний механізм, в якому перекриття відбувається за рахунок сферичного (купольного) затвора, що обертається всередині корпусу.
На відміну від шиберних і поворотних заслінок, купольний клапан:
· не зрізає матеріал,
· не затискає частинки,
· не створює турбулентності в зоні перекриття.
Це робить його оптимальним для щільної фази і високих тисків.
Принцип роботи
1. У закритому положенні купол перекриває випускний отвір камери.
2. При подачі керуючого повітря або гідравлічного тиску привід повертає купол.
3. Прохід відкривається повністю, без «кишень» і мертвих зон.
4. Матеріал вільно надходить у трубопровід.
5. Після циклу транспортування клапан знову закривається, герметично ізолюючи систему.
Ключова особливість — ущільнення працює за принципом притискання до купола клапана тиском повітря.
Купольні клапани застосовуються в наступних вузлах:
· пневмокамерні насоси;
· шлюзові камери;
· напірні бункери;
· розподільники потоку.
Купольні клапани використовуються в щільнофазових пневмотранспортних системах.
Типові матеріали, при транспортуванні яких використовують купольні клапани:
· цемент, зола, вапно;
· борошно, крохмаль, цукор;
· полімери (гранули, порошки);
· зерно, комбікорм;
· сажа, пігменти, мінеральні порошки;
абразивні та високоабразивні матеріали
Основні типи купольних клапанів
1. По типу приводу
· пневматичні— найбільш поширені.
· Гідравлічні— для високих навантажень.
· електромеханічні — для автоматизованих ліній.
2. По конструкції ущільнення
· еластомерне (резина, поліуретан);
· металічне з наплавкою;
· комбіноване.
3. По способу монтажа
· фланцеві;
· надбудовані;
вбудовані.
Переваги купольних клапанів
· 100% герметичність;
· мінімальный знос;
· відсутність подрібнення продукту;
· стійкість до абразиву;
· робота при високому тиску;
· тривалий час служби.
Фактично — це найнадійніший запірний елемент для щільної фази. Сучасні купольні клапани розраховані на 1 000 000 циклів..
Недоліки
· вища вартість у порівнянні з шиберами;
· чутливість до неправильного налаштування приводу.
Але на практиці термін служби в 3–5 разів вищий, ніж у шиберних клапанів..
Як вибрати купольний клапан
При підборі враховують:
Купольні клапани від ТЕПЛОТЕХ
Компанія ТЕПЛОТЕХ постачає та інтегрирує купольні клапани для:
· пневмокамерних насосів;
· цементних і зернових ліній;
· хімічної та харчової промисловості;
· систем сухого золовидалення та пиловидалення;
· пневмотранспортних систем, що працюють з високоабразивними матеріалами;
· харчової галузі;
· сталеливарних і гірничодобувних, збагачувальних підприємств.
Ми підбираємо клапан під реальні умови, а не «за каталогом».
Якщо у Вас є потреба в сучасних методах транспортування сипучих матеріалів, питання щодо проектування або експлуатації пневмотранспортних систем, зв'яжіться з нами.
